Roestvrijstalen DIN 914 kegelpuntstelschroef

De roestvrijstalen DIN 914 kegelpuntstelschroef, geleverd door Wanluo Factory, is een Duitse standaard, uiterst nauwkeurig, zeshoekig bevestigingsonderdeel zonder kop. Het is speciaal ontworpen voor scenario's voor mechanische aspositionering en anti-rotatievergrendeling, en behoort tot de verborgen eindaanslagbevestigingen die worden gebruikt bij de assemblage van precisieapparatuur. In tegenstelling tot de ontwerplogica van DIN913 borgschroeven met platte uiteinden, die afhankelijk zijn van de beperking van vlak contact, heeft dit product een 90° nauwkeurige kegelpuntstructuur, met puntachtige in elkaar grijpende vergrendeling, en is het speciaal ontworpen voor antislipbevestiging van ronde assen en roterende delen.

Onderzoek verzenden

Product Description

Wanluo fabriek directe verkoop roestvrijstalen DIN 914 kegelpuntstelschroef. De hele machine heeft een geïntegreerde structuur zonder hoofd. Na installatie kan het volledig in het werkstuk worden verborgen, zonder uitstekende structuren, en zal het de werking van de apparatuur, het verschuiven van componenten of de uiterlijke structuur niet hinderen.

Waarom ervoor kiezen?

Het product wordt geproduceerd in volledige overeenstemming met de Duitse industriële standaardtoleranties. Het wordt gevormd door middel van uiterst nauwkeurig koud smeden en een geïntegreerde verhardingsbehandeling. De algehele hardheid is hoog en de vervormingssnelheid is extreem laag. De binnenwand van het standaard interne zeshoekige gat is glad en regelmatig, geschikt voor precisie-intern zeshoekig gereedschap. Het is bestand tegen vergrendeling met hoog koppel en is niet gevoelig voor scheuren of uitglijden. Het gewalst gevormde metrische tandprofiel met volledige schroefdraad is dicht en uniform. De draadaangrijping is soepel en de positionering is nauwkeurig. Gecombineerd met een kegelpunt met hoge hardheid, kan deze stevig in de positioneringsuitsparing van het werkstuk bijten, waardoor veelvoorkomende fouten zoals verplaatsing van het aslichaam, losraken van componenten en positioneringsfouten tijdens langdurig gebruik van de apparatuur fundamenteel worden opgelost. Het is geschikt voor diverse mechanische werkomstandigheden die nauwkeurige kalibratie en langdurige stabiele positionering vereisen.

Producttoepassing

1. Anti-rotatiepositionering van de transmissie-as en de roterende as

Onze roestvrijstalen DIN 914 kegelpuntstelschroef wordt veel gebruikt voor de omtrekbevestiging van verschillende mechanische transmissieassen, kernassen en ronde staafcomponenten. Door de kegelpunt te gebruiken om in de vooraf ingestelde concave punten op het aslichaam te bijten, wordt een stijve vergrendelingspositie gevormd, waardoor wordt voorkomen dat de as draait, verschuift of in hoek afwijkt tijdens de werking van de apparatuur, waardoor de stabiele werkingsnauwkeurigheid van de transmissiestructuur wordt gegarandeerd.

2. Vergrendelen en bevestigen van tandwielen, tandwielen en synchrone wielen

Geschikt voor het vergrendelen en fixeren van tandwielen, tandwielen, synchrone wielen en aslichamen, ter vervanging van het traditionele eenvoudige begrenzingsmechanisme. Door gebruik te maken van het voordeel van het bijten met een vast punt van het kegeluiteinde, wordt voorkomen dat het wiellichaam losraakt of verschuift tijdens rotatie op hoge snelheid, waardoor de bijpassende nauwkeurigheid van het krachtoverbrengingssysteem wordt gegarandeerd.

3. Begrenzen en kalibreren van lagers en precisiecomponenten

Wordt gebruikt voor de axiale begrenzing en fijnafstelling van lagers, bussen en precisiegereedschapscomponenten. De verborgen structuur zonder hoofd neemt niet de montageruimte in beslag en kan de installatieopening van de componenten nauwkeurig controleren, waardoor een montage-uitlijning op micrometerniveau wordt bereikt, geschikt voor de montagevereisten van precisie-automatiseringsapparatuur, instrumenten en gereedschappen.

4. Fine-tuning fixatie van kleine mechanische constructies

Te gebruiken voor het fijnafstellen van de vergrendeling van diverse verstelbare frames, positioneringsblokken en kleine bewegingscomponenten. Het ondersteunt herhaald losmaken, herpositioneren en opnieuw vergrendelen, geschikt voor frequente aanpassingsscenario's zoals het debuggen van apparatuur, micro-aanpassing van werkomstandigheden en regelmatige precisiekalibratie.

Componentgeometriefunctie en aangepaste fabricagemethodologie

DIN 914 kegelpuntschroeven maken gebruik van een geïntegreerd, uiterst nauwkeurig koudsmeedproces en een integraal hardingsbehandelingsproces, met strikte industriële tolerantiecontrole voor de totale afmetingen. De standaard interne zeskantige dop is diep gevormd met een gladde binnenwand en perfect passende precisie-inbussleutels, waardoor vergrendeling met hoog koppel wordt ondersteund zonder dat het gereedschap wegglijdt of de dop instort. De nauwkeurig gepolijste conische punt van 90° heeft een uniforme tapsheid en hoge hardheid en is in staat stabiel in metalen positionerende concave punten te bijten zonder dat de punt breekt of vervormt, waardoor een vaste positionering zonder slip wordt gerealiseerd. De standaard metrische draad met volledige doorsnede is gerold met een dicht en netjes tandprofiel, wat zorgt voor soepel schroeven, een nauwkeurige vergrendelingsslag en een strakke schroefdraadpassing, geschikt voor frequente aanpassingen en langdurige trillingswerkomstandigheden. De schroeven zijn verkrijgbaar in eersteklas roestvrij staal en hoogwaardig gelegeerd staal en bieden een uitstekende hardheid, drukweerstand en corrosieweerstand, waardoor een stabiele positioneringsnauwkeurigheid behouden blijft in verschillende mechanische assemblageomgevingen.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	DIN 914 kegelpuntstelschroef, koploze zeskantschroef
Uitvoerende standaard	DIN 914, ISO 4027, GB-standaard, aangepaste niet-standaardformaten
Beschikbaar materiaal	304, 316L roestvrij staal, 12,9 kwaliteit hoogwaardig gelegeerd staal, koolstofstaal
Maatbereik	M2-M16 volledige standaard metrische maten, aangepaste ultrakorte/ultralange specificaties
Structuurtype	Ontwerp zonder kop, standaard kegelpunt van 90°, interne zeskantaandrijving
Aandrijvingstype	Nauwkeurige interne zeskantdop, compatibel met standaard inbussleutels
Draadfunctie	Volledige metrische schroefdraad, hoge tolerantieprecisie, soepele telescopische verstelling
Oppervlaktebehandeling	Beitsen & passiveren / Zwart oxide / Verzinkt, braamvrije precisie-afwerking
Mechanische eigenschappen	Hoge punthardheid, sterke bijtkracht, anti-rotatie, anti-vibratie losmaken, stabiele positionering
Verpakkingsmethode	Vochtbestendige binnenzak + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-aankoop van bevestigingsmiddelen

Stainless Steel Din 914 Cone Point Set Screw

Schroefdraad d			M1.4	M1.6	(M1.8)	M2	M2,5	M3	M4	M5	M6
P	Toonhoogte		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_t	maximaal		-	-	-	-	-	-	-	-	1.5
d_t	min		-	-	-	-	-	-	-	-	0.9
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Nominale maat		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maximaal		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	kort	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	lang	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^②	Nominale maat		2	2.5	2.5	2.5	3	3	4	5	6

Schroefdraad d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Toonhoogte		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_t	maximaal		2	2.5	3	4	4	5	5	6	6
d_t	min		1.4	1.9	2.4	3.25	3.25	4.25	4.25	5.25	5.25
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Nominale maat		4	5	6	6	8	10	10	12	12
	maximaal		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	kort	3	4	4.5	5.6	6.4	7.2	8	9	10
t	min	lang	5	6	8	9	10	11	12	13.5	15
L₀^②	Nominale maat		8	10	12	12	16	18	18	25	25

Functionele superioriteit en zware toepassing ter plaatse

1. Professioneel 90 ° kegelpuntbeetontwerp vormt een ingebedde vergrendeling met werkstukpositioneringsputten, waardoor sterke anti-rotatiewrijving wordt gegenereerd, waardoor de rotatie- en verplaatsingsproblemen van as- en tandwielonderdelen onder hoge snelheid en trillingsomstandigheden volledig worden opgelost.

2. Volledig verborgen installatie zonder hoofd zorgt ervoor dat het oppervlak niet uitsteekt, geen structurele interferentie met bewegende delen, perfect aangepast aan compacte mechanische structuren en beperkte montageruimtes zonder de werking van de apparatuur en de vlakheid van het uiterlijk te beïnvloeden.

3. De kegelpunt met hoge hardheid en de geïntegreerde structuur van het schroeflichaam zijn bestand tegen het breken en vervormen van de punt tijdens vergrendeling met hoog koppel, waardoor een stabiele beetpositionering op de lange termijn wordt gegarandeerd en de stabiliteit en veiligheid van de uitrusting aanzienlijk worden verbeterd.

4. Precisie standaard schroefdraadaanpassing ondersteunt flexibele micro-aanpassing en herhaalde demontage, handig voor het debuggen van apparatuur, positiekalibratie en dagelijks onderhoud, met duurzame en betrouwbare bevestigingsprestaties.

5. Gediversifieerde materiaaloplossingen bestrijken meerdere toepassingsscenario's: 12.9 hoogwaardig staal voor mechanische positionering onder zware belasting, en roestvrij staal voor de assemblage van apparatuur tegen corrosie en vochtige omgevingen, breed toepasbaar in de machine-, matrijzen-, automatiserings- en instrumentatie-industrie.

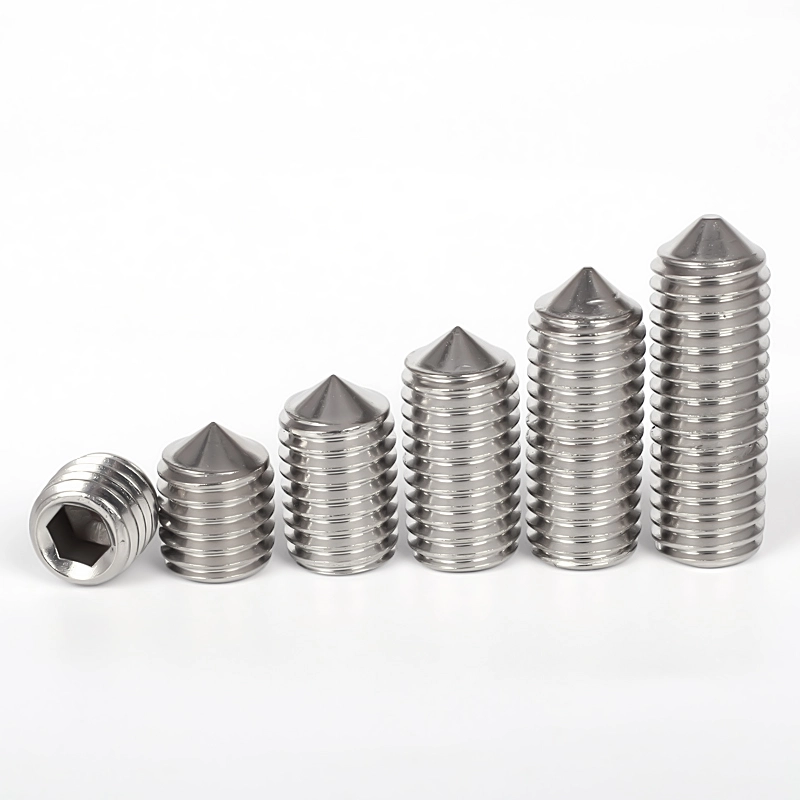

Stainless Steel Din 914 Cone Point Set Screw

Opmerkingen ter attentie

1. Het is ontworpen om in de specifieke positioneringsgaten te passen en verbiedt blind drukken en hard vergrendelen. De roestvrijstalen DIN 914 kegelpuntstelschroef bereikt positionering door in de vooraf ingestelde uitsparingen op de vooraf gedefinieerde gaten te bijten. Het is ten strengste verboden om met kracht op het gladde asoppervlak te vergrendelen zonder positioneringsgat. Dit kan ervoor zorgen dat de punt van de kegel breekt, dat er krassen op het asoppervlak komen, dat de positionering wegglijdt en dat het stabiele anti-torsie-effect niet wordt bereikt.

2. Het moet worden geïnstalleerd met behulp van standaard precisiegereedschap: tijdens de installatie moet een bijpassende standaard inbussleutel van de juiste maat worden gebruikt. Het is ten strengste verboden om niet-standaard of versleten gereedschap te gebruiken om te voorkomen dat het gereedschap tijdens het vergrendelen wegglijdt en dat het binnengat rond wordt, waardoor de schroef vast kan komen te zitten en demontage moeilijk wordt.

3. Controleer de sluitkracht om schade door overbelasting te voorkomen: Bij vergrendelen met een hoog koppel moet de kracht gelijkmatig worden uitgeoefend. Overmatig krachtig aandraaien zal ertoe leiden dat de punt van de kegel breekt en dat het positioneringsgat vervormt, wat de nauwkeurigheid van de montage schaadt en de stabiliteit van de daaropvolgende werking van de apparatuur beïnvloedt.

4. Maak onderscheid tussen de werkomstandigheden en selecteer het juiste materiaal: Voor gewone machines voor binnengebruik kan een model van gelegeerd staal worden geselecteerd om de hardheid te verbeteren. Voor vochtige, buiten- of corrosieve omgevingen moet roestvrij staal worden gebruikt om te voorkomen dat het slot kapot gaat als gevolg van langdurige oxidatie en roest, waardoor het moeilijk wordt om het te demonteren.

5. Controleer regelmatig de vergrendelingsstatus in frequente aanpassingsscenario's: Voor uitrustingspunten die herhaaldelijk moeten worden aangepast en onderhevig zijn aan langdurige trillingen, zijn regelmatige controles van de vergrendelingsstatus noodzakelijk. Losse schroeven moeten onmiddellijk worden vastgedraaid om cumulatieve microverplaatsingen veroorzaakt door langdurige trillingen te voorkomen, wat de algehele nauwkeurigheid van de apparatuur zou kunnen beïnvloeden.

6. Vervang het niet door dragende borgschroeven: dit product is een precisiepositionerings- en begrenzingsaccessoire. De kernfuncties zijn anti-torsie, positionering en fijnafstelling. Hij kan niet worden gebruikt als dragende, trek- of afschuifhoofdborgschroef. Vermijd overbelasting om breuk en uitval te voorkomen.
