GB819 Verzonken kruisverzonken machineschroef

De China GB819 verzonken kruisverzonken machineschroef van de Wanluo-leverancier wordt strikt geproduceerd volgens de nationale standaardspecificaties, gespecialiseerd in plat verborgen precisie-assemblagescenario's. Anders dan GB818 uitstekende machineschroeven met bolkop, gebruikt dit model een standaard 90 graden taps toelopende verzonken kopstructuur, die na het vastdraaien volledig in het werkstuk kan worden ingebed om een ultravlak oppervlak zonder uitsteeksel te bereiken.

Onderzoek verzenden

Product Description

Als standaard metrische machineschroef met volledige draad vereist de GB819 verzonken kruisverzonken machineschroef van Wanluo bijpassende voorgetapte schroefdraadgaten voor montage, met uiterst nauwkeurige schroefdraadafstemming, geen losse montage en stabiele vergrendeling. Het lost perfect de problemen op van uitstekende schroefinterferentie, een onvlak werkstukoppervlak en geblokkeerde bewegende delen bij precisieassemblage, en wordt veel gebruikt in apparatuur met hoge vlakheid, precisiematrijzen en gestroomlijnde productassemblage.

Kenmerken van productopbouw en vakmanschap in massaproductie

GB819 machineschroeven met kruisverzonken kop maken gebruik van geïntegreerde koudsmeedvormen en een uiterst nauwkeurig secundair draadwalsproces. De industriële standaard 90° taps toelopende kop heeft een nauwkeurige hoektolerantie, die perfect past in universele verzonken gaten in het werkstuk om een naadloze verzonken installatie te realiseren. De verdiepte standaard kruisuitsparing past goed bij handmatige en elektrische schroevendraaiers, waardoor het wegglijden van het gereedschap en schade aan de groef tijdens snelle batchmontage en herhaalde demontage wordt voorkomen. De volledige en uniforme metrische draad heeft een nauwkeurige maattolerantie, soepel schroeven en een sterke pasdichtheid, zonder vastlopen of wegglijden van de draad. Het schroeflichaam is gemaakt van hoogwaardig roestvrij staal en gegalvaniseerde koolstofstaalmaterialen en heeft een uniforme hardheid, uitstekende trekweerstand, antivermoeidheids- en anticorrosieprestaties, waardoor een langdurige stabiele bevestigingsnauwkeurigheid behouden blijft in verschillende lichte en middelzware werkomgevingen.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	GB819 Verzonken kruisverzonken machineschroef, metrische machinebout met platte kop
Uitvoerende standaard	GB819, ISO-norm, kruisverwijzing DIN/ANSI-norm
Beschikbaar materiaal	304, 316, 316L roestvrij staal, koolstofstaal verzinkt
Maatbereik	M1.6-M12 volledige standaard metrische maten, aangepaste niet-standaard lengte beschikbaar
Hoofdtype	90° standaard conische verzonken kop, volledig verzonken verborgen installatie
Aandrijvingstype	Standaard kruisgleuf, compatibel met universeel handmatig en elektrisch gereedschap
Draadfunctie	Nauwkeurige volledige metrische schroefdraad, uniforme tandsteek, hoge pasnauwkeurigheid
Oppervlaktebehandeling	Beitsen en passiveren, braamvrij glad oppervlak, roest- en corrosiebestendig
Mechanische eigenschappen	Hoge treksterkte, stabiele sluitkracht, antivermoeidheid, herbruikbare bevestiging
Verpakkingsmethode	Vochtbestendige binnenverpakking + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

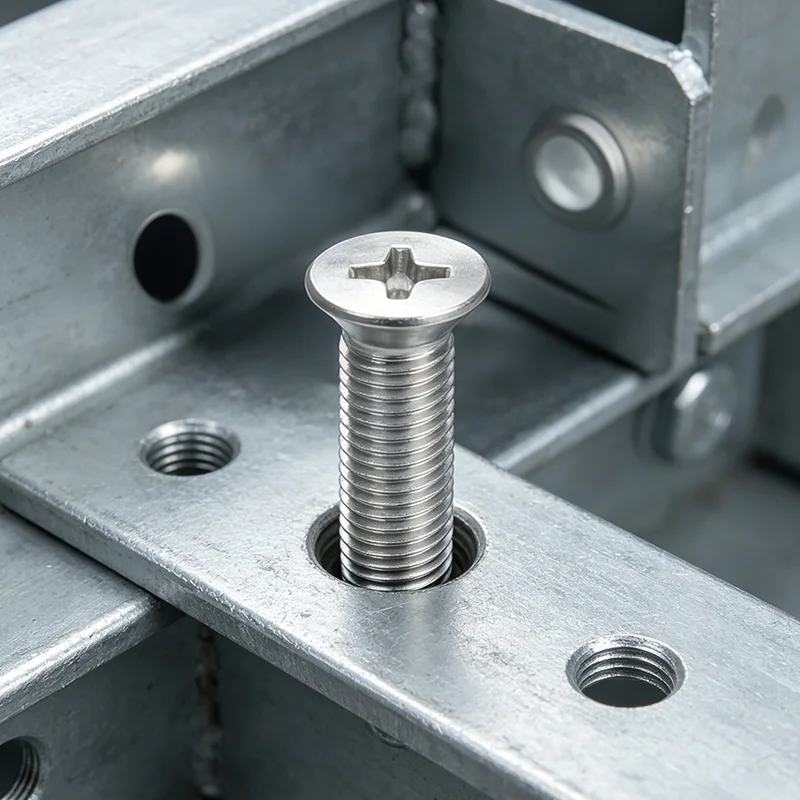

Gb819 Countersunk Cross Recessed Machine Screw

Schroefdraad d			M1.6	M2	M2,5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Toonhoogte		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	maximaal		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	theorie.	maximaal	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Werkelijk	max=nominale maat	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Werkelijk	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max=nominale maat		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	maximaal		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	maximaal		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Contactdoos nr.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Penetratie diepte	Type H	maximaal	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Type H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Typ Z	maximaal	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Typ Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Kernfunctionele voordelen en systeemtechniektoepassing

1. Het volledig verzonken installatieontwerp elimineert uitsteeksels aan het oppervlak volledig, waardoor wrijving, botsingen en vastlopen van mechanische glijdende delen effectief worden vermeden, waardoor een soepele werking en een hoge vlakheid van de geassembleerde werkstukken wordt gegarandeerd.

2. De standaard taps toelopende kop van 90° past perfect in universele verzinkgaten, waardoor een naadloze montage wordt gerealiseerd, waardoor de vlakheid en de algehele esthetiek van apparatuuroppervlakken aanzienlijk worden verbeterd, geschikt voor montage met hoge precisie.

3. Precisiegewalste volledige metrische schroefdraad heeft een hoge tolerantienauwkeurigheid, perfect passende standaardmoeren, sluitringen en schroefdraadgaten, met soepel schroeven en geen slippen van de schroefdraad, wat langdurige herhaalde demontage en onderhoud ondersteunt.

4. De geoptimaliseerde kruisuitsparingsstructuur verbetert de strakheid van de gereedschapspassing, waardoor uitglijden en groefschade tijdens vergrendeling met hoog koppel en batchmontage effectief worden voorkomen, waardoor de productie-efficiëntie en het assemblagerendement worden verbeterd.

5. Meerdere materiaalopties passen zich aan verschillende werkomgevingen aan. Roestvrijstalen versies zijn bestand tegen oxidatie en corrosie, terwijl gegalvaniseerd koolstofstaal de aanschafkosten verlaagt, waardoor de montage van binnenverlichting en licht corrosieve scènevereisten buiten worden gedekt.

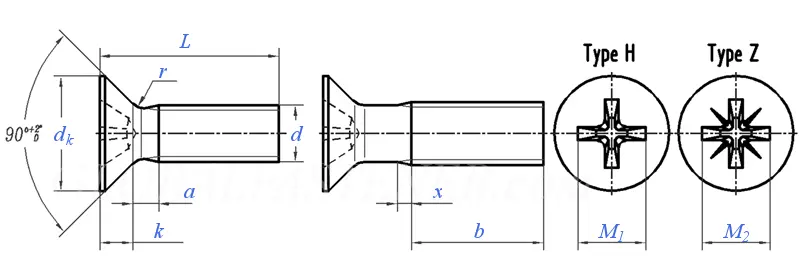

Gb819 Countersunk Cross Recessed Machine Screw

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen GB819- en GB818-machineschroeven?

A1: GB818 is een uitstekende panhead voor conventionele opbouwmontage, terwijl GB819 een verzonken platte kop is voor volledig vlakke verborgen installatie. Hun draadspecificaties zijn consistent, alleen de kopstructuur is anders. GB819 wordt speciaal gebruikt voor scenario's waarbij geen uitsteeksel en een ultravlak oppervlak vereist zijn.

Vraag 2: Heeft GB819 voorgeboorde gaten nodig voor installatie?

A2: Ja. Als standaard machineschroef moet deze worden gecombineerd met voorgeboorde draadgaten of steunmoeren voor bevestiging. Het kan niet direct zelftappend zijn zoals zelftappende schroeven, waardoor een zeer nauwkeurige montagetolerantie wordt gegarandeerd.

Vraag 3: Heeft de verzonken kop invloed op de bevestigingssterkte?

A3: Nee. De schroefdraad en de kerndiameter van de schroef hebben een standaard industrieel ontwerp, met een consistente treksterkte en vergrendelingsstabiliteit van gewone machineschroeven. De verzonken kop verandert alleen de installatievorm zonder de bevestigingsprestaties te verminderen.

Vraag 4: Voor welke scenario's zijn GB819-schroeven geschikt?

A4: Op grote schaal gebruikt in precisie-instrumenten, glijdende onderdelen van automatiseringsapparatuur, matrijsaccessoires, behuizingen van elektronische apparatuur, vlakke meubelmontage en alle scenario's die een vlak oppervlak en geen structurele interferentie vereisen.

Vraag 5: Kunt u speciale specificaties van GB819-schroeven aanpassen?

A5: Ja. We ondersteunen het aanpassen van niet-standaard schroeflengtes, speciale draadspoed en gepersonaliseerde oppervlaktebehandeling om te voldoen aan speciale behoeften op het gebied van precisieassemblage en technische aanpassing.
