Inbusbout met binnenzeskant DIN 912 inbusbout

Deze zeskantige dopschroef DIN 912 inbusbout, vervaardigd door Wanluo's leveranciers in overeenstemming met Duitse industriële precisienormen, is een hoogwaardig bevestigingsonderdeel. Het is voornamelijk ontworpen voor nauwkeurige mechanische montage, verborgen vergrendeling en uiterst nauwkeurige montagescenario's voor apparatuur. In tegenstelling tot de traditionele blootgestelde installatie van externe zeshoekige bouten die voor hun werking afhankelijk zijn van externe sleutels, heeft deze schroef een ingebed zeshoekig gat + ingebedde structuur met cilindrische kop, die volledig in het werkstukgat kan worden ondergebracht, waardoor een verborgen en vlakke montage wordt bereikt. Het pakt effectief pijnpunten in de sector aan, zoals uitstekende interferentie van traditionele bevestigingsmiddelen, het onvermogen om in nauwe ruimtes te werken vanwege de beperkte ruimte en onregelmatige montageoppervlakken.

Onderzoek verzenden

Product Description

Toen Wanluo Factory deze inbusbout met binnenzeskant DIN 912 ontwikkelde, vertrouwde het op geïntegreerd koudsmeedwerk en nauwkeurige draadwalsprocessen. De algehele structuur heeft een hoge precisie en een sterke vergrendelingsstabiliteit. Gecombineerd met hoogwaardig roestvrij staal kan het onder trillingen en complexe werkomstandigheden langdurig een nauwkeurige vergrendeling behouden. Het is de kernsteunschroef voor hoogwaardige assemblage van geautomatiseerde apparatuur, precisiematrijzen en instrumenten en apparaten.

Producteigenschappen

1. Ingebouwde installatiestructuur, geen interferentie met de montage

Onze zeskantdopschroef DIN 912 inbusbout heeft een ingebed ontwerp met cilindrische kop. Na vergrendeling komen er geen onderdelen vrij die de beweging van omringende accessoires of de montage en montage van apparatuur niet hinderen. Het is perfect geschikt voor precieze constructies die vlakke oppervlakken, een afgedichte montage en een glijdende pasvorm vereisen, waardoor de algehele montage-integriteit van de apparatuur aanzienlijk wordt verbeterd.

2. Intern zeshoekig aandrijfontwerp, sterk aanpassingsvermogen in smalle ruimtes

Het heeft een standaard ingebouwd zeshoekig aandrijfgat en kan worden aangevuld met een interne zeshoekige sleutel zonder dat er externe rotatieruimte overblijft. Het lost specifiek constructieproblemen op in compacte constructies, dichte installatiepunten en smalle holtes. Het aanpassingsvermogen bij de montage is veel beter dan bij conventionele externe zeshoekige bouten.

3. Nauwkeurig vormproces, nauwkeurige aangrijping zonder slippen

Het wordt gevormd door middel van een koudsmeedproces uit één stuk, gecombineerd met een uiterst nauwkeurige draadwalsbehandeling. De tandvorm is vol en uniform, met strikte tolerantienormen. Het binnengat heeft een hoge concentriciteit en een gladde binnenwand. Het demontageproces is strak gemonteerd en de vergrendeling met hoog koppel is niet gevoelig voor scheuren, uitglijden of draadbreuk. Het ondersteunt herhaaldelijk debuggen en demonteren, en de nauwkeurigheid neemt niet af over een lange periode.

4. Stabiele materiaalprestaties, duurzaam en corrosiebestendig

Het selecteert zeer zuivere roestvrijstalen grondstoffen, waardoor het product een uitstekende treksterkte en weerstand tegen vermoeidheid heeft. Het is bestand tegen frequente trillingen en mechanische heen en weer gaande bedrijfsomstandigheden van apparatuur, en heeft ook een uitstekende roest- en corrosieweerstand. Het is niet bang voor vochtige en lichte corrosie in complexe omgevingen. De duurzaamheid is aanzienlijk verbeterd.

5. Ontwerp van het basisoppervlak, uniforme sluitkracht

De onderkant van de schroef is vlak en de kop is glad afgerond. Het past extreem goed in het blinde gat van het werkstuk en de sluitkracht is uniform zonder ongelijkmatige belasting. Het veroorzaakt geen lokale compressievervorming, valse vergrendeling of loslatingsproblemen, waardoor de consistentie van de vergrendelingssterkte op elk montagepunt wordt gegarandeerd.

Toepassingsscenario

1. Precisievormgereedschap

2. Geautomatiseerde assemblage van mechanische apparatuur

3. Precisie-instrumenten en elektrische apparatuur

4. Hoogwaardige wijziging en onderhoud van mechanische structuur

Hex Socket Cap Screw Din 912 Allen Bolt

Structurele voordelen en procesprestaties

DIN 912 inbusbouten maken gebruik van koudsmeedvormen uit één stuk en een nauwkeurig draadwalsproces, met een volledig en uniform draadprofiel en nauwkeurige tolerantiecontrole. De standaard zeshoekige binnengroef is diep verwerkt met een gladde binnenwand en een hoge concentriciteit, waardoor een goede pasvorm met inbussleutels wordt gegarandeerd zonder dat er tijdens de montage uitglijdt of tanden breken. De afgeronde kopbodem en het platte draagoppervlak kunnen nauw aan het verzonken gat van het werkstuk worden bevestigd, waardoor een verzonken installatie zonder uitstekende uitsteeksels wordt gerealiseerd. Zeer zuivere roestvrijstalen grondstoffen geven de schroeven een uitstekende treksterkte, weerstand tegen vermoeidheid en corrosie, waardoor een stabiele bevestigingsnauwkeurigheid op de lange termijn behouden blijft bij frequente trillingen en zware werkomgevingen, en de integriteit en esthetiek van de assemblage van apparatuur effectief worden verbeterd.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	Roestvrijstalen zeskantdopschroef, DIN 912 inbusbout
Uitvoerende standaard	DIN 912, ISO 4762, GB-standaard, aangepaste niet-standaard lengte en maat
Beschikbaar materiaal	304, 316, 316L roestvrij staal; 2205/2507 Duplexstaal Aanpasbaar
Maatbereik	M2-M48 volledige metrische specificaties, op maat gemaakt ultrakort/ultralang schroeflichaam
Aandrijvingstype	Nauwkeurige interne inbussleutel, bijpassende standaard inbussleutel
Oppervlaktebehandeling	Beitsen en passiveren, braamvrije draad, glad anticorrosief oppervlak
Mechanische eigenschappen	Hoge treksterkte, sterke vergrendelingsstabiliteit, anti-vermoeidheid en anti-losraken
Verpakkingsmethode	Vochtbestendige onafhankelijke verpakking + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

Hex Socket Cap Screw Din 912 Allen Bolt

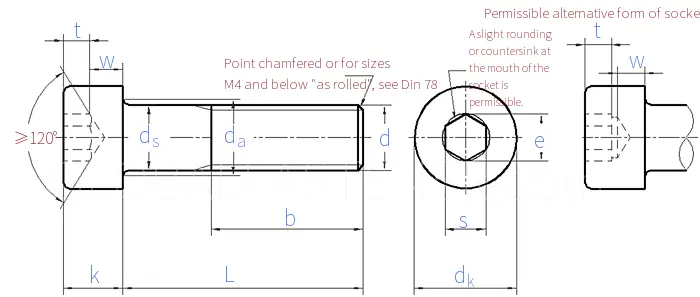

Draadgrootte d			M1.4	M1.6	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Toonhoogte	Grove draad	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Fijne draadspoed-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Fijne draadspoed-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	gewoon hoofd	maximaal	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	gekartelde hoofden	maximaal	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	maximaal		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	maximaal		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	maximaal		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominale maat		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	maximaal		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Draadgrootte d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Toonhoogte	Grove draad	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Fijne draadspoed-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Fijne draadspoed-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	gewoon hoofd	maximaal	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	gekartelde hoofden	maximaal	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	maximaal		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	maximaal		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	maximaal		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominale maat		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	maximaal		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
