Gaffelpen voor mechanische verbinding

Deze gaffelpen voor mechanische verbinding, rechtstreeks verkocht door Wanluo Factory, is een industriële standaard cilindrisch beweegbaar verbindingsonderdeel. Het wordt voornamelijk gebruikt voor dynamische montagescenario's met mechanische scharnieren, roterende verbindingen en flexibele bewegende structuren van drijfstangen. In tegenstelling tot de vaste pinnen op de markt die alleen worden gebruikt voor statische, nauwkeurige positionering, is dit product ontworpen met een dynamische beweegbare verbinding als kerndoel, specifiek aangepast aan verschillende mechanische verbindingen die heen en weer gaande rotatie, hoekzwaaien en flexibel openen en sluiten vereisen.

Onderzoek verzenden

Product Description

Wanneer Wanluo Factory gaffelpennen voor mechanische verbindingen vervaardigt, wordt een geïntegreerde structuur met een platte kop en een doorgaand gat aan de achterkant gebruikt. Gecombineerd met een splitpen kan een dubbele vergrendeling worden bereikt. De montage is eenvoudig, de rotatie is soepel en kan losraken en verplaatsing tijdens de voortdurende beweging van de apparatuur voorkomen. Het is breed toepasbaar op de gestandaardiseerde assemblage van mechanische transmissiestructuren, voertuigchassiscomponenten, hydraulische apparatuur en diverse beweegbare componenten.

Differentiële verkoopargumenten

1. Richt zich op dynamische activiteitenverbinding, geschikt voor dynamische werkomstandigheden in plaats van statische positionering.

2. Platte kop- en staartgatvergrendeling, dubbele antislipbescherming voor meer veiligheid.

3. Compatibel met vorkstructuur, biedt sterker aanpassingsvermogen en hogere montagetolerantie.

4. Eenvoudige structuur en duurzaam, met lagere slijtage op de lange termijn.

5. Extreem veelzijdig, geschikt voor gestandaardiseerde vervanging van diverse industriële apparatuur.

Structurele kenmerken en productietechnologie

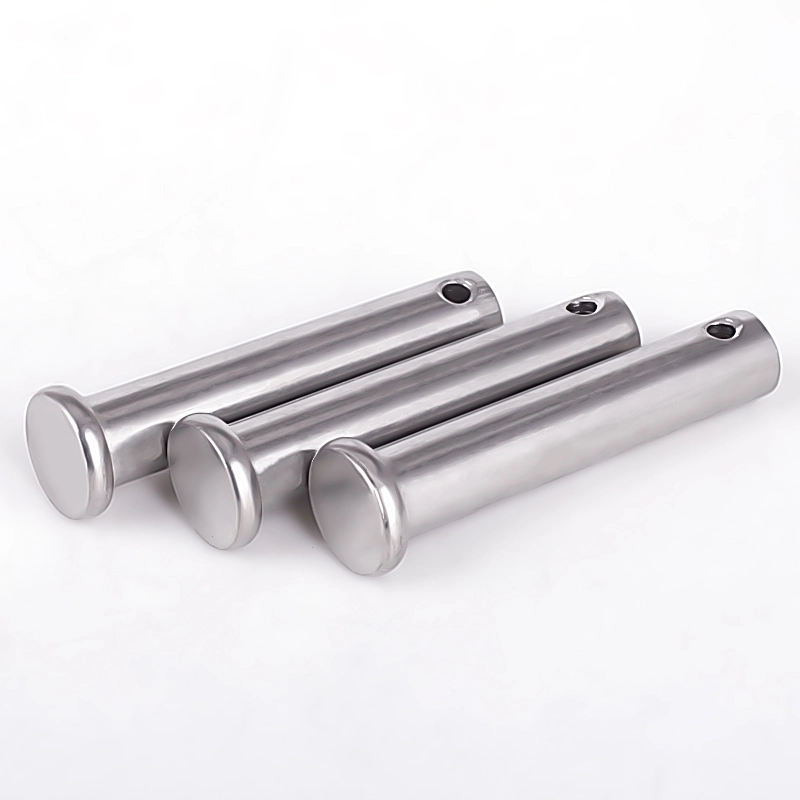

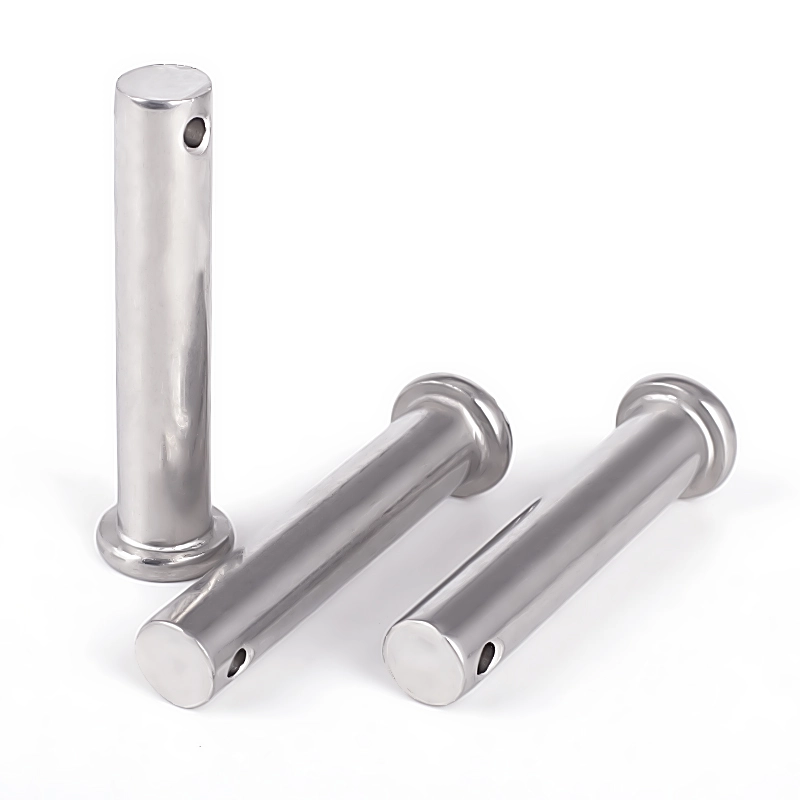

Gaffelpen voor mechanische verbinding Uit één stuk bestaande precisie-koude kop en centerloos slijpvormproces, bestaande uit een platte ronde begrenzingskop, een glad, massief cilindrisch penlichaam en een gereserveerd staartpengat. De verdikte platte kop zorgt voor een stabiele oppervlaktebegrenzing, waardoor wordt voorkomen dat het penlichaam in het montagegat wegzakt en een consistente vlakheid van de montage wordt gegarandeerd. Het integrale massieve pinlichaam heeft een hoge structurele stijfheid en een gladde oppervlakteafwerking, waardoor de wrijvingsweerstand tijdens het roteren van de componenten wordt verminderd en een flexibele en onbelemmerde mechanische beweging wordt gegarandeerd. Het nauwkeurig gepositioneerde staartgat heeft een uniforme opening en een gladde binnenwand, perfect passende standaard splitpennen om een compleet veiligheidsvergrendelingssysteem te vormen. Alle producten zijn vervaardigd uit hoogwaardig koolstofstaal, gelegeerd staal en roestvrij staal en ondergaan een fijne afwerking, ontbramen en een gestandaardiseerde anti-corrosiebehandeling. Strikte dimensionale tolerantiecontrole zorgt voor een jittervrije pasvorm met standaard scharniergaten, met stabiele schuifweerstand en langdurige bewegingsvermoeidheidsweerstand, aangepast aan frequente verplaatsbare assemblagewerkomstandigheden.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	Gaffelpen, gaffelpen met platte kop, scharnierpen van het gatentype, cilindrische pen met beweegbare verbinding
Uitvoerende standaard	DIN11023, ISO-standaard, GB-standaard, ANSI-standaard, aangepaste niet-standaardformaten
Beschikbaar materiaal	45 # koolstofstaal, 40Cr gelegeerd staal, 304/316 roestvrij staal
Maatbereik	Diameter 2 mm - 30 mm, lengte 6 mm - 350 mm, volledige standaardmaten, aangepaste pingatpositie en lengte
Structuurtype	Platte eindkop, solide cilindrisch lichaam, veiligheidsvergrendelingsstructuur voor staartpengaten
Verwerkingstechnologie	Precisie koude kop, centerloos slijpen, precisieboren van gaten, oppervlakteharding en afwerking
Toepasselijk werkstuk	Mechanische scharnieren, gaffelbeugels, drijfstangen, voertuigchassis, hydraulisch beweegbare verbindingen, onderdelen van technische machines
Oppervlaktebehandeling	Galvaniseren (wit/kleur/zwart), zwartoxideharden, passiveren, polijsten van roestvrij staal
Mechanische eigenschappen	Hoge schuifweerstand, soepele rotatie, beperking van zinken, veilige valbeveiliging, weerstand tegen vermoeidheid bij frequente bewegingen
Verpakkingsmethode	Roestwerende binnendoos + omdoos, vochtbestendige en schokbestendige verpakking, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spot standaardlevering, niet-standaard maatwerk, one-stop ondersteunende levering met splitpennen

Clevis Pin For Mechanical Connection

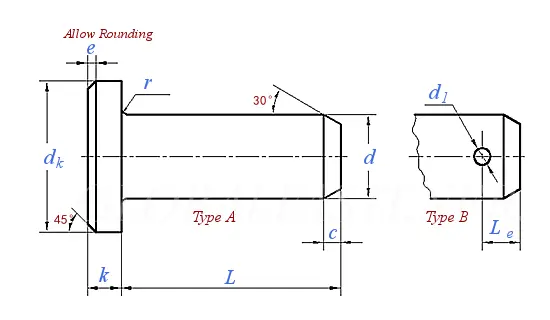

Nominale diameter d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominale maat (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominale maat (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominale maat (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maximaal	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maximaal	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominale grootte (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maximaal	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kernvoordelen en industriële toepassingen

1. Professionele platte kopbegrenzingsstructuur voorkomt effectief dat het pinlichaam zinkt en verschuift tijdens snelle rotatie en heen en weer gaande beweging, waardoor een stabiele montagepositie van beweegbare delen behouden blijft en mechanische jitter en verbindingsafwijkingen worden vermeden.

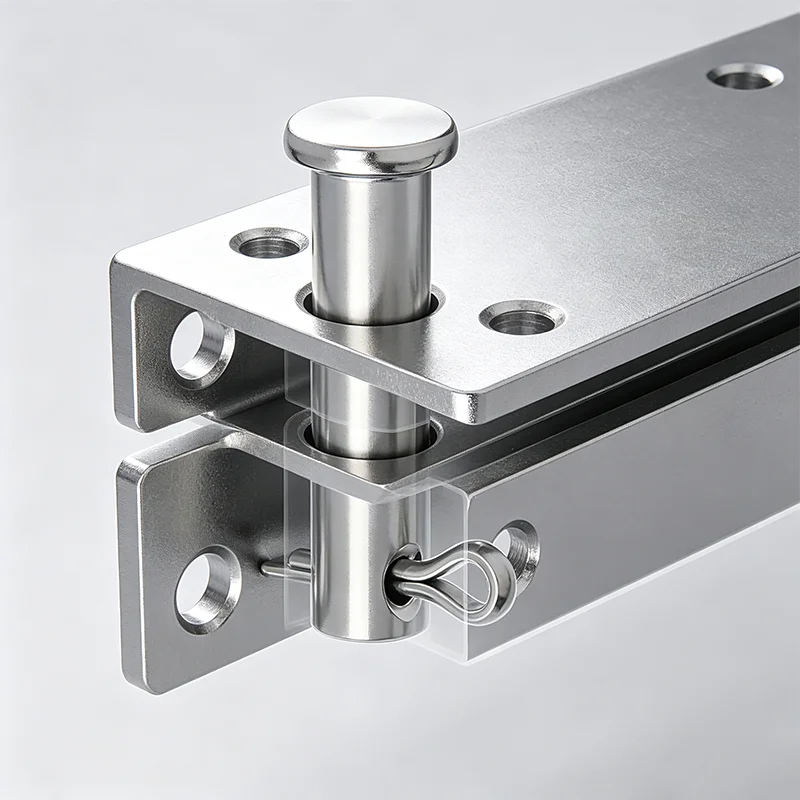

2. Passend ontwerp voor vergrendeling van het staartgat, perfect compatibel met standaard splitpennen. De combinatie van gaffelpen en splitpen vormt een dubbele veiligheidsbescherming, waardoor het risico dat het penlichaam eraf valt als gevolg van langdurige mechanische trillingen en stootbelasting volledig wordt opgelost.

3. Het ultragladde cilindrische penlichaam minimaliseert de montagewrijving en zorgt voor een flexibele en stabiele rotatie van scharnierverbindingen en beweegbare verbindingsdelen. Het heeft een uitstekende weerstand tegen bewegingsvermoeidheid en is niet gemakkelijk vast te lopen of te dragen na langdurig veelvuldig gebruik.

4. Hoge structurele sterkte en sterke schuifweerstand. Het solide integrale vormproces zorgt ervoor dat het penlichaam een grote zijdelingse belasting en spanning kan dragen, waardoor het zich aanpast aan zware, beweegbare verbindingsscenario's van technische machines en voertuiguitrusting.

5. Gaffelpen voor mechanische verbinding heeft een breed toepassingsbereik met gediversifieerde materiaalopties, veel gebruikt in chassissystemen voor auto's, landbouwmachines, hydraulische apparatuur, spoorwegfaciliteiten, automatiseringsapparatuur en verschillende beweegbare verbindingsvelden met mechanische scharnieren.

Clevis Pin For Mechanical Connection

Echte toepassingsscenario's op locatie

Onze bevestigingsmiddelen en op maat gemaakte metalen hardware worden veel gebruikt in wereldwijde universele industriële scenario's, waarbij ze zich volledig aanpassen aan complexe werkomstandigheden:

1. Montage van industriële mechanische apparatuur en vaste verbinding

2. Constructietechniek en bevestiging van bouwconstructies

3. Hijsen en spanningsbevestiging in havens, maritieme en offshore-techniek

4. Nieuwe energie, automatiseringsapparatuur en installatie van pijpleidingsystemen

5. Hoge corrosieve, vochtige en zwaarbelaste werkomgeving buitenshuis

6. Wereldwijde groothandel en lokale distributie van hardwaremarkten
