Parallelle pinnen voor nauwkeurige positionering

Deze parallelle pinnen voor precisiepositionering zijn vervaardigd door Wanluo Factory. Ook bekend als positioneringspennen voor rechte kolommen, is het een gespecialiseerde positioneringscomponent met hoge precisie die wordt gebruikt in industriële precisie-assemblagesystemen. De kernfunctie ervan verschilt van de aanhaal- en vergrendelingsfuncties van gewone bouten en klinknagels. Het dient voornamelijk voor nauwkeurige uitlijning van apparatuurcomponenten, anti-afwijkingsfixatie en coaxiale kalibratie.

Onderzoek verzenden

Product Description

Er zijn speciale optimalisaties gemaakt voor de problemen zoals uitlijningsafwijkingen, componentverschuivingen en coaxialiteitsonnauwkeurigheden die vaak optreden tijdens mechanische assemblage, matrijsbinding en assemblage van automatiseringsapparatuur. De fabriek in Wanluo heeft Parallel Pins for Precision Positioning ontwikkeld, die, door middel van nauwkeurige tolerantiecontrole op micrometerniveau, referentiepositionering zonder verplaatsing bieden voor verschillende precisie-armaturen, mallen, voertuigcomponenten en automatiseringsapparatuur.

Materiaalvoordeel

Het product wordt vervaardigd met behulp van een geïntegreerd massief cilindrisch vormproces uit één stuk, gecombineerd met professionele warmtebehandelingstechnologie voor afschrikken en temperen. Het bereikt zowel extreem hoge structurele hardheid als schuifweerstand, is in staat langdurige trillingen en zijdelingse externe krachten van de apparatuur te weerstaan, en handhaaft een stabiele montagenauwkeurigheid. Het is het belangrijkste basisonderdeel voor hoogwaardige mechanische precisiemontage.

Producteigenschappen

1. Pure positionering exclusieve functie, nauwkeurig kalibreren van de montagereferentie

2. Tolerantiecontrole op micrometerniveau, extreem hoge algehele nauwkeurigheid

3. Algemene blus- en temperbehandeling, evenwichtige en krachtige mechanische eigenschappen

4. Sterk anti-verplaatsingsvermogen, uitstekende stabiliteit in de werkomstandigheden

5. Brede veelzijdigheid, geschikt voor alle scenario's van precisiemontage

Productietechnologie

Parallelle pinnen maken gebruik van uiterst nauwkeurig, centerloos slijpen uit één stuk en een integraal warmtebehandelingsproces. Het hele lichaam is een rechte cilindrische structuur met een uniforme wanddikte en een consistente buitendiametertolerantie, waardoor een strakke nulspeling met pingaten wordt gerealiseerd. Beide uiteinden zijn fijn afgeschuind en glad gepolijst zonder bramen, wat een snelle plaatsing en montage mogelijk maakt en krassen in de werkstukgaten vermijdt. Het product ondergaat een algehele vacuümafschrikbehandeling en een ontlaatbehandeling bij lage temperatuur, met een hoge kerntaaiheid en een ultrahoge oppervlaktehardheid, waardoor buiging, vervorming en slijtage tijdens langdurige heen en weer gaande assemblage en mechanische werking effectief worden voorkomen. Uiterst nauwkeurige maatkalibratie zorgt voor een perfecte uitwisselbaarheid van standaardpinnen. Alle producten zijn gemaakt van hoogwaardig koolstofstaal, gelegeerd staal en roestvrijstalen materialen en voldoen aan internationale industriële normen, met stabiele mechanische prestaties en een lange levensduur, geschikt voor uiterst nauwkeurige industriële matchingscenario's.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	Parallelle pennen, rechte cilindrische pennen, paspennen, precisie-positioneringspennen
Uitvoerende standaard	DIN6325, ISO2338, GB119, JIS-standaard, aangepaste niet-standaard precisieformaten
Beschikbaar materiaal	45 # koolstofstaal, 40Cr gelegeerd staal, 304/316 roestvrij staal, SKD-staal
Maatbereik	Diameter 1,5 mm-50 mm, lengte 5 mm-300 mm, m6/h8/h7 tolerantiegraden optioneel
Structuurtype	Stevige rechte cilinder, dubbele afschuining, nauwkeurige positioneringsstructuur met hoge rechtheid
Verwerkingstechnologie	Centerloos precisieslijpen, integraal afschrikken en temperen, oppervlakteharden, spiegelpolijsten
Toepasselijke scenario's	Matrijsmontage, mechanische positionering, bevestiging van apparatuur, auto-onderdelen, automatische precisie-assemblage
Oppervlaktebehandeling	Harden met zwart oxide, behandeling met roestwerende olie, natuurlijk polijsten van roestvrij staal
Mechanische eigenschappen	Hoge hardheid, ultra-slijtvastheid, sterke schuifweerstand, geen vervorming, hoge positioneringsnauwkeurigheid
Verpakkingsmethode	Roestvaste binnendoos + omdoos, vochtbestendige en schokbestendige verpakking voor precisieonderdelen
Bevoorradingsdienst	Spot-levering van standaardafmetingen, uiterst nauwkeurig niet-standaard maatwerk, one-stop-matching van bevestigingsmiddelen

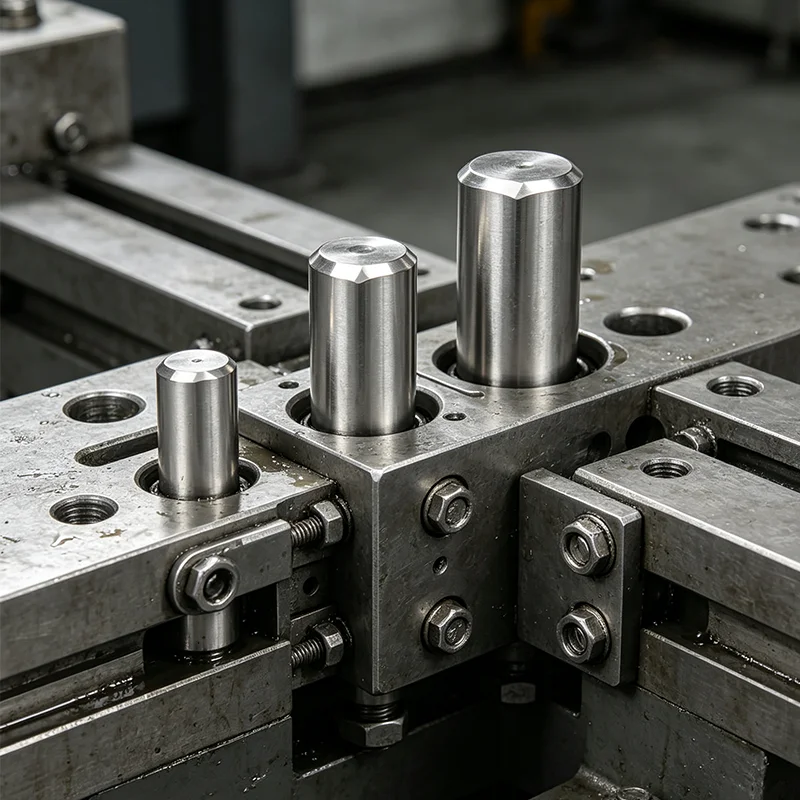

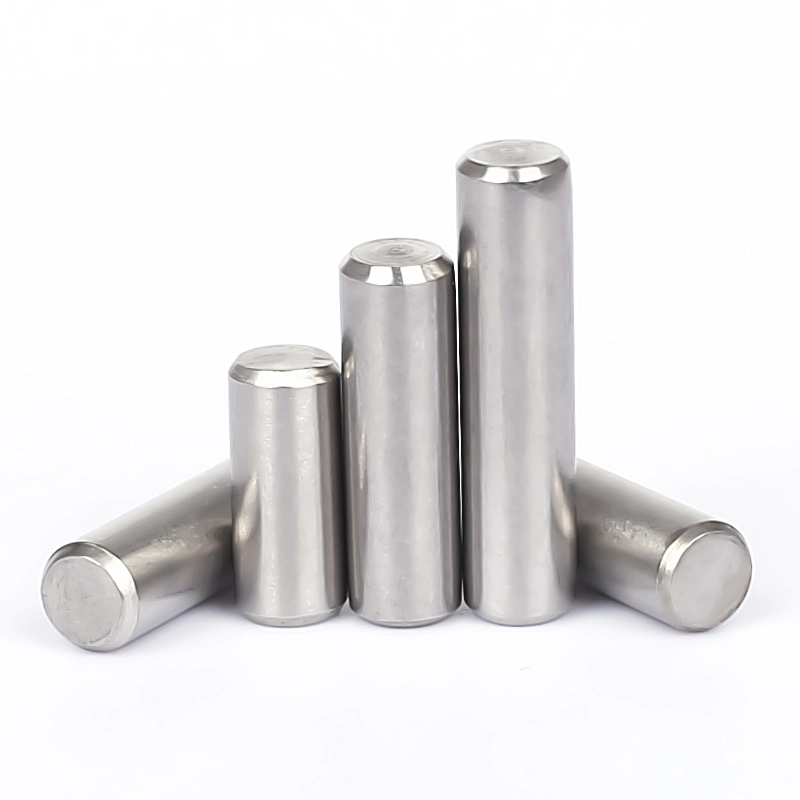

Parallel Pins For Precision Positioning

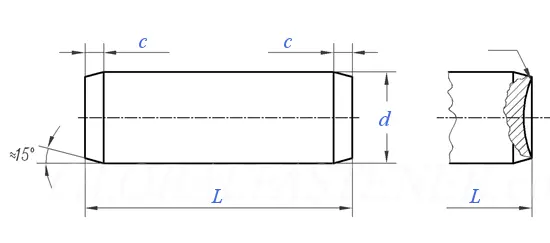

Nominale diameter d			Φ0,6	Φ0,8	Φ1	Φ1.2	Φ1,5	Φ2	Φ2,5	Φ3	Φ4	Φ5
d^①	m6	maximaal	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maximaal	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Gewicht per 1000 staalproducten≈kg			-	-	-	-	-	-	-	-	-	-

Nominale diameter d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maximaal	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maximaal	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Gewicht per 1000 staalproducten≈kg			-	-	-	-	-	-	-	-	-	-

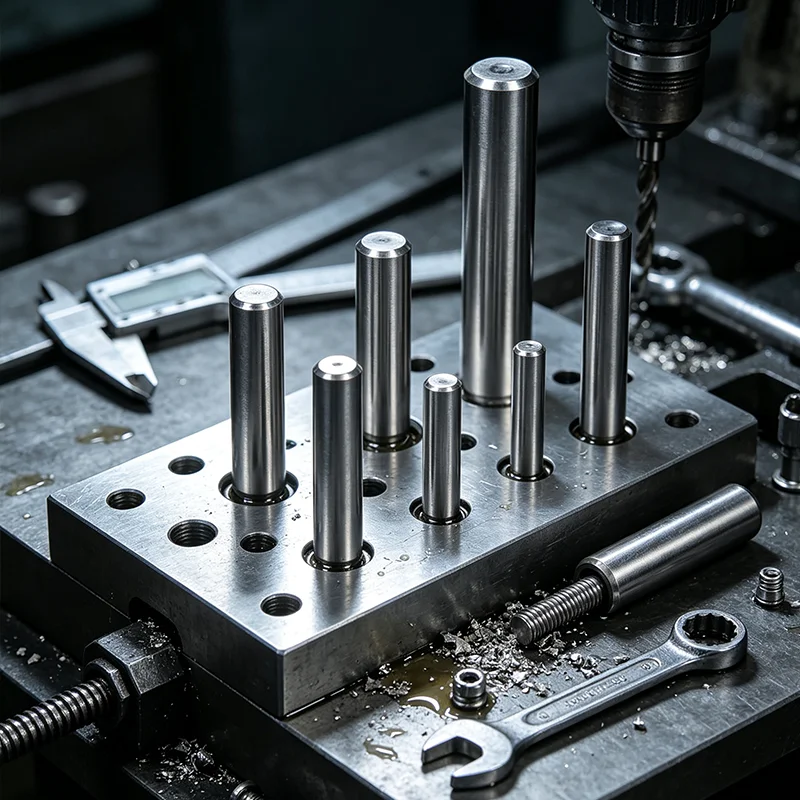

Kernvoordelen en industriële toepassingen

1. Precisietolerantiecontrole op micronniveau met uitstekende rechtheid en rondheid, waardoor een uiterst nauwkeurige montage zonder speling wordt bereikt. Parallelle pinnen voor precisiepositionering elimineren effectief het trillen van componenten, positieafwijkingen en coaxialiteitsfouten, waardoor de mechanische assemblagenauwkeurigheid aanzienlijk wordt verbeterd.

2. Integrale warmtebehandeling en oppervlaktehardingsproces geven het pinlichaam een ultrahoge hardheid en slijtvastheid. Het is bestand tegen langdurige, frequente demontage, trillingen en zijdelingse schuifkrachten zonder te buigen, vervormen of schuren, waardoor een stabiele positioneringsnauwkeurigheid op de lange termijn wordt gegarandeerd.

3. Het gladde afschuiningsontwerp met twee uiteinden maakt een snelle en arbeidsbesparende plaatsing en installatie mogelijk, waardoor schade aan het gat en stagnatie van de klemming tijdens de montage worden vermeden. Het gladde oppervlak vermindert effectief de wrijving tijdens de montage en verbetert de productie- en verwerkingsefficiëntie.

4. Uitstekende structurele stabiliteit en uitwisselbaarheid. Standaard parallelle pennen zijn volledig compatibel met internationale standaard pengaten, waardoor universele vervanging en batchmontage worden ondersteund, waardoor de kosten voor onderhoud van apparatuur en vervanging van onderdelen worden verminderd.

5. Meerdere materiaal- en precisiekwaliteitsopties, veel gebruikt in matrijzenbouw, geautomatiseerde machines, auto-industrie, lucht- en ruimtevaartapparatuur, elektrische precisie-instrumenten en uiterst nauwkeurige mechanische assemblagevelden.

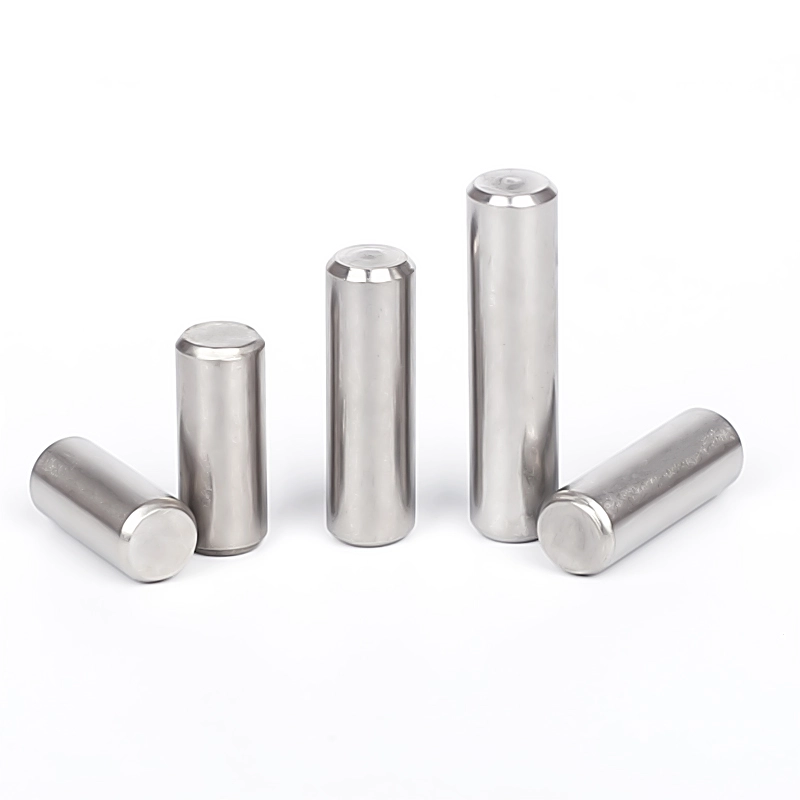

Parallel Pins For Precision Positioning

Evaluatie van echte klanten

Authentieke feedback van onze wereldwijde distributeurs en technische inkopers

Klant 1 | Europese hardwaredistributeur: Stabiele maatnauwkeurigheid van het product, standaard schroefdraadgrootte, uitstekende roestwerende oppervlaktebehandeling. De bestelling van de gemengde container wordt goed verpakt, levering op tijd. Zeer betrouwbare Chinese hardwareleverancier voor de lange termijn.

Klant 2 | Marine Engineering Contractor: De batchproducten doorstaan perfect onze belastingtest van derden. Zowel standaard bevestigingsmiddelen als op maat gemaakte CNC-onderdelen passen perfect bij de montagestandaard op locatie. Responsief after-salesteam.

Klant 3 | American Industrial Procurer: kosteneffectieve fabrieksprijs, flexibele aanpassing van het OEM-logo. Perfect voor onze lokale industriële en bouwgroothandelsmarkt, waar herhaaldelijk bulkbestellingen worden geplaatst.
