DIN 928 vierkante lasmoer

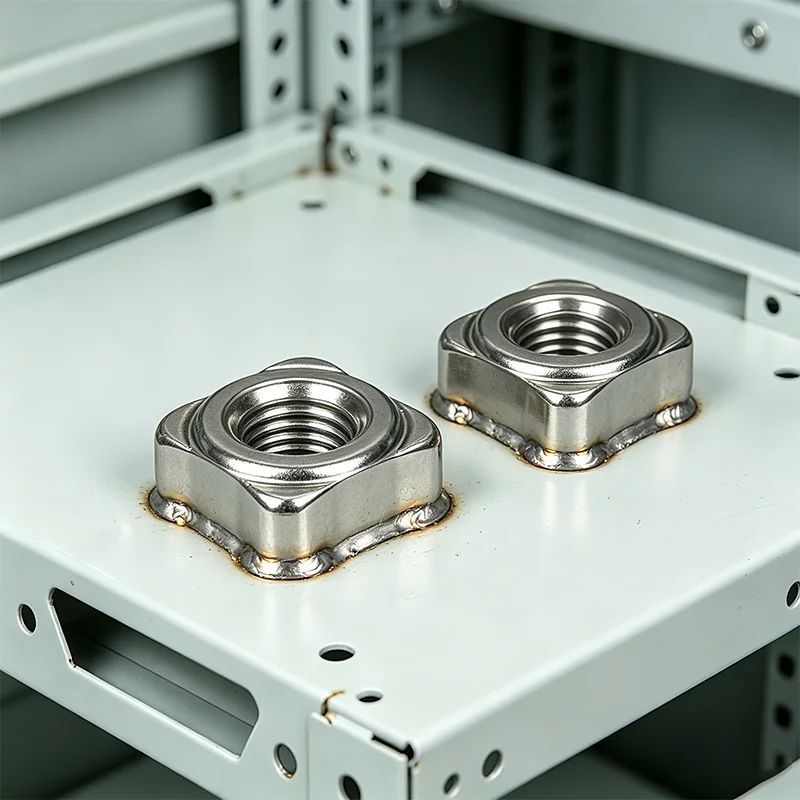

De hoogwaardige DIN 928 vierkante lasmoeren van Wanluo zijn professioneel op maat gemaakt voor voorlasbevestiging en geïntegreerde vormassemblage en worden strikt volgens de Duitse industriële normen vervaardigd. In tegenstelling tot conventionele bevestigingsmoeren die afhankelijk zijn van vergrendeling na installatie, heeft deze serie lasmoeren een vierkante geïntegreerde structuur met nauwkeurige lasuitsteeksels, waardoor nauwkeurige positionering en puntlasbevestiging op metalen platen en profielen mogelijk is.

Onderzoek verzenden

Product Description

DIN 928 vierkante lasmoer van Wanluo-leverancier lost veel voorkomende industriële problemen op, zoals onnauwkeurig handmatig tappen, onstabiele moerlasoffset en lage assemblage-efficiëntie, en biedt basisvormoplossingen met schroefdraad uit één stuk voor geautomatiseerde productie en plaatbewerking.

Structureel ontwerp en lasstabiliteit

DIN 928 vierkante lasmoer met vierzijdige vlakke positionering en geïntegreerd lasbultontwerp. De uniforme lasuitsteeksels zorgen voor een consistente smeltgraad tijdens het puntlassen en vormen een stevige smeltverbinding met het werkstuk zonder virtueel lassen of desolderen. De standaard verticale binnendraad wordt verwerkt door eenmalig tappen met hoge precisie, met volledige tandvorm en nauwkeurige tolerantie, waardoor een soepele daaropvolgende montage van de bouten wordt gegarandeerd. Het product is gemaakt van hoogwaardige roestvrijstalen grondstoffen en heeft een uniforme metaaltextuur, een sterke lasweerstand tegen hoge temperaturen en structurele stabiliteit, en zal na het lassen en afkoelen niet vervormen of de draadnauwkeurigheid verliezen. Het verbetert effectief de algehele structurele sterkte en assemblageconsistentie van werkstukken in serieproductie.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	Roestvrijstalen vierkante lasmoer, DIN 928 lasmoer
Uitvoerende standaard	DIN 928, ISO-lasbevestigingsnorm, aangepaste niet-standaard maten
Beschikbaar materiaal	304, 316L roestvrij staal, op maat gemaakt corrosiebestendig staal met hoge sterkte
Maatbereik	M4-M12 volledige standaardmaten, aangepaste moerdikte en projectiehoogte
Structureel kenmerk	Vierkant positioneringslichaam + vaste lasprojectie, anti-offset lasstructuur
Oppervlaktebehandeling	Beitsen & passiveren, geen oxidelaag, schoon lasoppervlak
Mechanische eigenschappen	Hoge lassterkte, stabiele draadnauwkeurigheid, geen thermische vervorming
Verpakkingsmethode	Antibotsingsgeclassificeerde verpakking + omdoos, palletbulkverpakking
Bevoorradingsdienst	Spotlevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

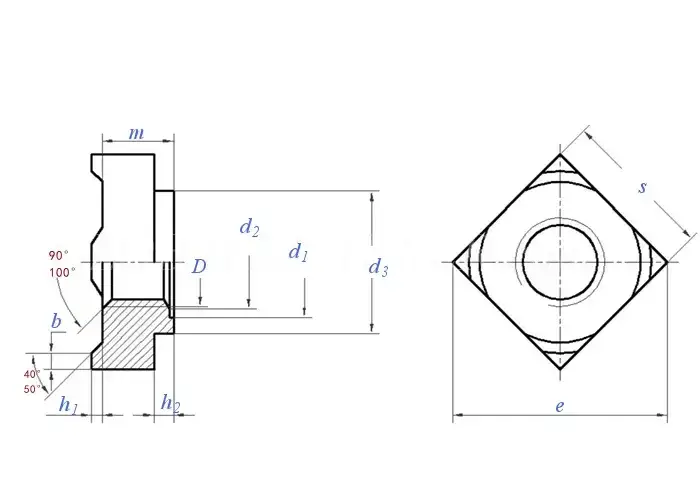

Din 928 Square Weld Nut

Draadgrootte D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Toonhoogte	Grove draad	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Fijne draad, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Fijne draad, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nominale maat		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	maximaal		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min=nominale grootte		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	maximaal		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	maximaal		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nominale maat		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	maximaal		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	maximaal		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=nominale maat		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=nominale maat		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
per 1000 stuks=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Kerntoepassings- en procesvoordelen

1. Het geïntegreerde lasprojectieontwerp realiseert een nauwkeurige positionering vóór het lassen, waardoor de moerafwijking en -rotatie tijdens het lassen effectief wordt voorkomen, waardoor de opbrengst en consistentie van batchwerkstukken aanzienlijk wordt verbeterd.

2. Vervang traditionele handmatige tap- en post-installatiemoeren, vereenvoudig productieprocessen, elimineer draadslippen en tapfoutproblemen van dunne platen en verbeter de productie-efficiëntie aanzienlijk.

3. De vierkante limietstructuur van de DIN 928 vierkante lasmoer heeft een goed anti-rotatie-effect na het lassen en vormen, met uniforme spanning op de draadbasis, is effectief bestand tegen trillingsbelasting en vermijdt losse verbindingen bij langdurig gebruik van de apparatuur.

4. Roestvrij staalmateriaal heeft uitstekende lasprestaties bij hoge temperaturen en corrosieweerstand. De lasverbinding is stevig zonder te roesten en past zich aan aan geautomatiseerde apparatuur, plaatmetalen omhulsels en metalen constructiedelen buitenshuis.

5. Geschikt voor montagescènes die niet kunnen worden vergrendeld met traditionele moeren en klinkmoeren. Het realiseert een permanente vaste draadbasis en wordt veel gebruikt in de automobielindustrie, elektrische kasten en machinebouw.

Din 928 Square Weld Nut
