DIN 981 Ronde gleufmoer

Speciaal ontworpen voor het bevestigen van ascomponenten en axiale vergrendeling. De DIN 981 gleufmoer, vervaardigd door het bedrijf Wanluo, wordt vervaardigd in strikte overeenstemming met de Duitse industriële precisienormen. Anders dan conventionele veelhoekige bevestigingsmoeren, heeft deze ronde moer met gleuf een volledig cirkelvormig lichaam met symmetrische zijgleuven, exclusief ontworpen voor de positionering van de spindel, lagers en draadas.

Onderzoek verzenden

Product Description

Wanluo's China DIN 981 ronde moer met gleuf lost veelvoorkomende mechanische problemen op, zoals verplaatsing van het asuiteinde, losheid van lagers en axiale slingering tijdens de werking van de apparatuur, waardoor zeer nauwkeurige vaste begrenzings- en anti-loslatingseffecten worden bereikt voor roterende asonderdelen. Het is een kernprecisiebevestigingsmiddel voor transmissiemachines, lagermontage en geautomatiseerde spindelsystemen.

Structureel sleufontwerp en mechanische stabiliteit

DIN 981 Ronde moer met gleuf heeft een solide cirkelvormige integrale structuur met nauwkeurig gefreesde symmetrische open sleuven aan de buitenomtrek. De unieke gleufstructuur maakt directe vergrendeling en losmaken mogelijk via speciale haaksleutels, waardoor een nauwkeurige fijnafstelling van de voorspankracht tijdens de montage van de as mogelijk is. Het volledig cirkelvormige schroefdraadlichaam zorgt voor een uniforme axiale spanning, waardoor excentrische druk effectief wordt geëlimineerd en de concentriciteit van de asonderdelen na vergrendeling wordt gegarandeerd. De binnendraad wordt verwerkt door nauwkeurig draaien en draadrollen en beschikt over een hoge aanpassingsnauwkeurigheid en soepele schroefprestaties. Het hoogwaardige roestvrijstalen materiaal levert uitstekende slijtvastheid en structurele stabiliteit, waardoor een nauwkeurige vergrendelingsnauwkeurigheid op de lange termijn behouden blijft tijdens rotatie op hoge snelheid en cyclische werking van mechanische assen.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	Ronde moer van roestvrij staal, ronde moer met sleuf DIN 981
Uitvoerende standaard	DIN 981, ISO Precision Fastener Standard, aangepaste niet-standaard asmoeren
Beschikbaar materiaal	304, 316L roestvrij staal; Op maat gemaakt, zeer sterk anticorrosief gelegeerd staal
Maatbereik	M10-M60 volledige standaard asspecificaties, aangepaste buitendiameter en dikte
Structureel kenmerk	Ronde moerbody + symmetrische vergrendelingssleuven, professionele asbegrenzingsstructuur
Oppervlaktebehandeling	Precisiepolijsten en passiveren, glad, braamvrij oppervlak, roest- en slijtvast
Mechanische eigenschappen	Hoge concentriciteit, stabiele voorspankracht, anti-slijtage en anti-loslating voor langdurige rotatie
Verpakkingsmethode	Precisie-antibotsingsverpakking + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spot-levering van precisieonderdelen, niet-standaard maatwerk, one-stop-matching van bevestigingsmiddelen

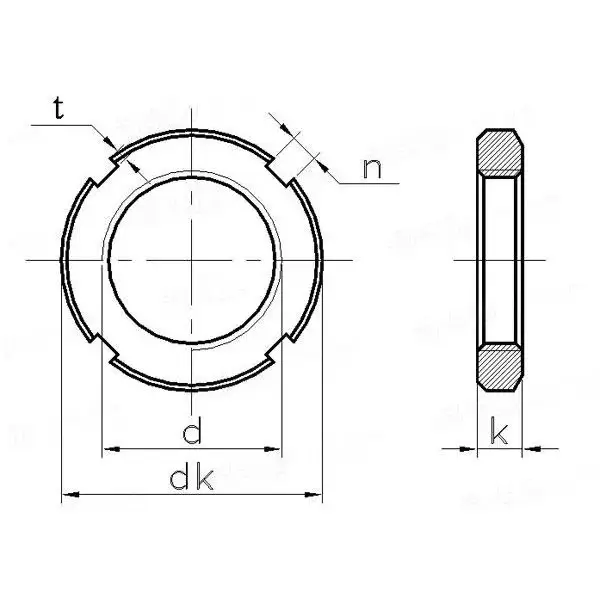

Din 981 Slotted Round Nut

Schroefdraad d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Toonhoogte	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	maximaal	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	min	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	maximaal	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	min	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Nominale maat	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	maximaal	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	min	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	maximaal	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	min	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
per eenheid ≈ kg		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Kernfuncties en mechanische toepassingsvoordelen

1. De professionele vergrendelingsstructuur van de ronde as past perfect bij mechanische spindels, lagerringen en schroefdraadassen, waardoor een nauwkeurige axiale limiet wordt bereikt en effectief verplaatsing van componenten tijdens rotatie op hoge snelheid wordt voorkomen.

2. Het gereserveerde zijvergrendelingssleufontwerp ondersteunt de instelbare voorspankracht via professionele haakgereedschappen, waardoor een fijne kalibratie van de montagespeling wordt gerealiseerd, die onvervangbaar is voor nauwkeurig mechanisch debuggen in vergelijking met gewone moeren.

3. De uniforme spanningsstructuur met volledige cirkel vermijdt lokale drukafwijkingen, beschermt de nauwkeurigheid en ronding van het asoppervlak en zorgt voor stabiele rotatieprecisie en lage jitter van transmissieapparatuur.

4. Roestvrij staalmateriaal met hoge dichtheid heeft een uitstekende slijtvastheid en vermoeidheidsweerstand, past zich aan langdurig hogesnelheidsbedrijf en wisselende belastingsomstandigheden aan, waardoor het aantal mechanische storingen veroorzaakt door losse asonderdelen wordt verminderd.

5. Strenge maattolerantiecontrole zorgt voor een uiterst nauwkeurige afstemming met standaard asonderdelen, die veel worden gebruikt in precisiewerktuigmachines, transmissieapparatuur, hydraulische machines en lagerassemblagesystemen.

Din 981 Slotted Round Nut

Product Werkelijke Prestatietest Standaard

Al onze standaard en op maat gemaakte hardware DIN 981 gleufmoer doorstaat vóór levering de volgende universele fabrieksprestatietests:

✅ Materiaalsamenstellingstest: detecteer het gehalte aan metaalmateriaal om te voldoen aan de normen voor koolstofstaal, gelegeerd staal en roestvrij staal

✅ Dimensionale tolerantietest: controleer de maat, draadspecificatie en montagetolerantie om een perfecte pasvorm te garanderen

✅ Mechanische belastingstest: trekproef, breukbelastingstest, statische druk en slagvastheidstest (kerntest voor alle hijs- en bevestigingsonderdelen)

✅ Oppervlakte-corrosietest: zoutsproeitest, detectie van roestbestendigheid voor gegalvaniseerde en gepassiveerde producten

✅ Vermoeidheidsweerstandstest: langdurige heen en weer gaande belastingstest voor herhaald gebruik van industriële hardware

We kunnen formele fabriekstestrapporten verstrekken en tests door aangewezen externe instellingen ondersteunen volgens de eisen van de klant.
