Roestvrij staal DIN 471 externe borgring

Wanluo fabriek van hoge kwaliteit roestvrij staal DIN 471 externe borgringen worden strikt vervaardigd in overeenstemming met de Duitse DIN industriële normen, behorend tot precisie-elastische bevestigingsmiddelen die speciaal zijn ontworpen voor asbevestiging.

Onderzoek verzenden

Product Description

In tegenstelling tot sluitringen die worden gebruikt voor druklager en anti-loslating, heeft de roestvrijstalen DIN 471 buitenborgring een open elastische ringstructuur, uitsluitend toegepast op de buitenste cirkelvormige groef van roterende en vaste assen. Met nauwkeurige elastische krimp- en resetprestaties kan het snel in de asgroef worden geïnstalleerd om de axiale limiet te realiseren, waardoor effectief wordt voorkomen dat lagers, tandwielen, hulzen en andere asonderdelen axiaal glijden en vallen tijdens mechanische werking. Het is een essentiële standaardbevestiging voor mechanische transmissiemontage, met eenvoudige installatie, hoge klemnauwkeurigheid en langdurig stabiel grenseffect.

Ontwerp van kerncomponenten en gestandaardiseerde verwerkingstechniek

DIN 471 externe asborgringen maken gebruik van hoogwaardige verenstaal en roestvrijstalen grondstoffen, verwerkt door geïntegreerd precisiestempelen, integrale afschrik- en ontlaatwarmtebehandeling en randafwerking. De standaard open opening en gereserveerde installatiegaten passen perfect bij professionele borgveertangen voor snelle montage en demontage. De binnendiameter en radiaal zijn nauwkeurig gekalibreerd om een strakke klempassing met standaard asgroeven te garanderen, geen losse klemming of overmatige aandraaiafwijkingen. Het totale ringlichaam heeft een uniforme dikte en een uitstekende elastische taaiheid, met stabiele krimp- en resetprestaties, niet gemakkelijk om elastische vermoeidheid, permanente vervorming of breuk te veroorzaken na herhaalde demontage en langdurig trillingsgebruik. De gladde, braamvrije buitenrand voorkomt krassen op bijpassende onderdelen, en de algehele structurele sterkte voldoet aan de industriële vereisten voor zware belasting.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	DIN 471 externe borgring, asborgring, externe borgring
Uitvoerende standaard	DIN 471, ISO-standaard, GB-standaard, aangepaste niet-standaardformaten
Beschikbaar materiaal	304, 316L roestvrij staal, hoogwaardig verenstaal, verzinkt koolstofstaal
Maatbereik	Schachtdiameter φ3mm-φ100mm volledige standaardafmetingen, aangepaste speciale opening en dikte
Structuurtype	Externe open elastische ring, dubbel installatiegatontwerp, asgroefklemtype
Verwerkingstechnologie	Precisiestansen, harden met warmtebehandeling, ontbramen van randen, elastische kalibratie
Toepasselijk voorwerp	Standaard roterende assen, tandwielassen, lagerassen en cilindrische asdelen
Oppervlaktebehandeling	Beitsen & passiveren / Verzinkt / Zwart oxide, antiroest en anticorrosief
Mechanische eigenschappen	Sterke elastische taaiheid, anti-vermoeidheid, anti-vallimiet, stabiele klemkracht
Verpakkingsmethode	Vochtbestendige binnenzak + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

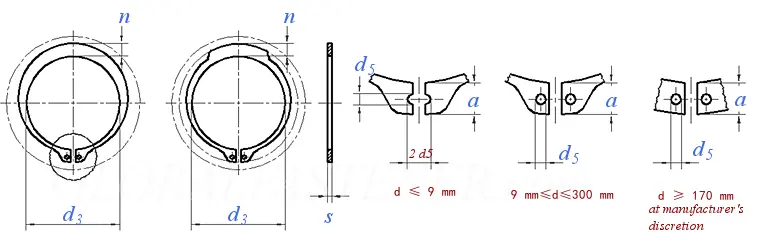

Stainless Steel Din 471 External Circlip

Nominale diameter d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maximaal	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maximaal	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maximaal	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
per 1000 stuks ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominale diameter d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maximaal	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maximaal	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maximaal	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
per 1000 stuks ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominale diameter d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maximaal	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maximaal	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maximaal	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
per 1000 stuks ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominale diameter d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maximaal	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maximaal	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maximaal	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
per 1000 stuks ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Opvallende productvoordelen en universele aanpassing van de arbeidsomstandigheden

1. Het professionele externe asklemontwerp past perfect bij standaard asgroeven, waardoor een uniforme en stabiele elastische klemkracht wordt geboden, waardoor de axiale verplaatsing van asonderdelen effectief wordt beperkt en het probleem wordt opgelost dat componenten eraf vallen als gevolg van trillingen en rotatie van de apparatuur.

2. Het hoge precisie integrale warmtebehandelingsproces geeft de borgring een uitstekend elastisch herstel en antivermoeidheidsprestaties. Het behoudt een stabiele elasticiteit na herhaalde uitzetting en samentrekking, geen ontspanning of falen tijdens langdurig gebruik op hoge snelheid.

3. Gereserveerde dubbele installatiegaten werken samen met speciale borgveertangen, waardoor een snelle montage en demontage wordt gerealiseerd, waardoor het onderhoud van de apparatuur en de vervangingsefficiëntie van componenten aanzienlijk worden verbeterd, geschikt voor industriële batchmontage.

4. Braamvrije, gladde afwerking beschermt assen en bijpassende onderdelen tegen krassen en slijtage tijdens installatie en gebruik, waardoor de montageprecisie en levensduur van transmissiecomponenten worden gegarandeerd.

5. Meerdere materiaal- en oppervlaktebehandelingsopties passen zich aan verschillende werkomgevingen aan en worden veel gebruikt in mechanische apparatuur, auto-onderdelen, elektrische apparaten, hydraulische pneumatische componenten en geautomatiseerde transmissiesystemen.

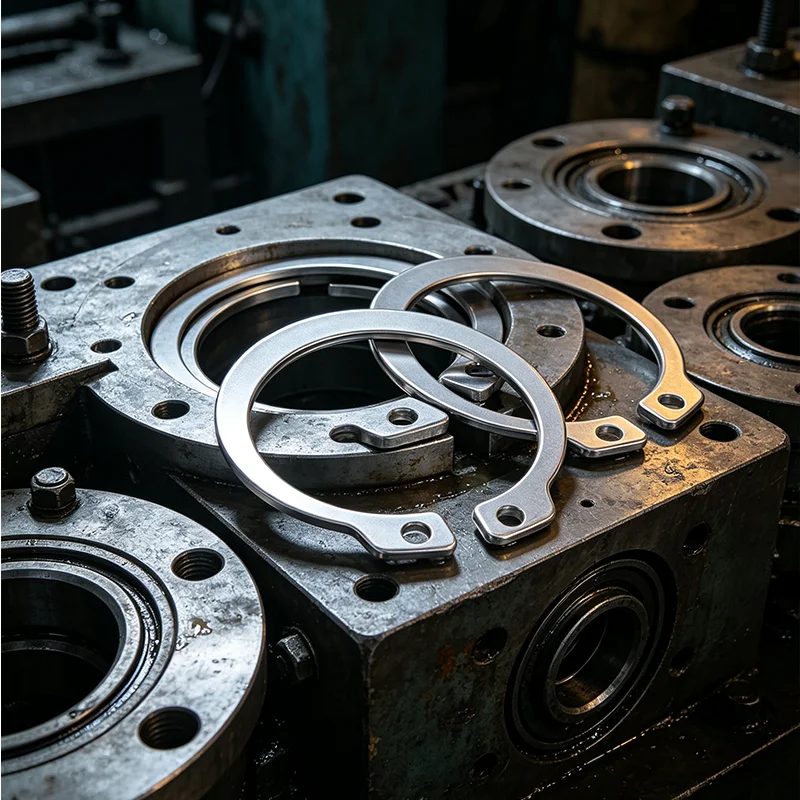

Stainless Steel Din 471 External Circlip

Veelgestelde vragen

Vraag 1: Waarvoor wordt roestvrijstalen DIN 471 buitenborgring gebruikt?

A1: DIN 471 is een externe borgring voor assen, voornamelijk geïnstalleerd op de buitenste groef van mechanische assen om lagers, tandwielen, asbussen en andere onderdelen te bevestigen, waardoor axiaal glijden en vallen wordt voorkomen, waardoor de precieze limiet van roterende ascomponenten wordt gerealiseerd.

Vraag 2: Wat is het verschil tussen DIN 471 (as) en DIN 472 (gat) borgveren?

A2: DIN 471 is een externe borgring voor asinstallatie, waarbij de buitenste cirkel van de as wordt vastgeklemd; DIN 472 is een interne borgring voor installatie in gaten, waarbij de binnenwand van het gat wordt vastgeklemd. De twee structuren zijn tegengesteld en niet uitwisselbaar.

Vraag 3: Zal de borgring na langdurig gebruik zijn elasticiteit verliezen?

A3: Onze DIN 471-borgveren ondergaan een strikte afschrik- en ontlaatbehandeling, met stabiele elastische prestaties en een sterk antivermoeidheidsvermogen. Onder standaard werkomstandigheden zal het niet los of ongeldig zijn, waardoor limietstabiliteit op de lange termijn wordt gegarandeerd.

Vraag 4: Is er voor de installatie professioneel gereedschap nodig?

A4: Ja. Het wordt aanbevolen om een bijpassende borgveertang te gebruiken voor expansie-installatie om kunstmatige vervorming en breuk te voorkomen, waardoor een strakke pasvorm en een stabiel beperkend effect na installatie wordt gegarandeerd.

Vraag 5: Kunt u niet-standaard circlips aanpassen?

A5: Ja. Wij ondersteunen het aanpassen van speciale buitendiameters, diktes, groefgroottes en oppervlaktebehandelingen met hoge corrosiebestendigheid om te voldoen aan de limietvereisten van speciale mechanische ascomponenten.
