Roestvrijstalen DIN 125 platte sluitring

De roestvrijstalen DIN 125 platte sluitring, geleverd door Wanluo Factory, is een standaard, in Duitsland gemaakte universele platte pakking. Het is ook het meest breed toepasbare basisaccessoirecomponent in het industriële montagesysteem. Anders dan de functionele ontwerpen van anti-loslatingsringen en speciaal gevormde afdichtingspakkingen, heeft dit product een puur vlakke, enkellaagse, regelmatige structuur. De kernkenmerken zijn onder meer uiterst nauwkeurige toleranties voor de binnen- en buitendiameter en een glad en vlak oppervlak. Het is bedoeld voor het oplossen van basismontageproblemen zoals drukverdeling, bescherming van werkstukken en fijnafstelling van openingen tijdens boutmontage.

Onderzoek verzenden

Product Description

De roestvrijstalen DIN 125 platte sluitringen vervaardigd door leveranciers van Wanluo kunnen op effectieve wijze veelvoorkomende montagefouten voorkomen, zoals indeuking van het plaatoppervlak, spanningsconcentratie, slijtage van metaalwrijving en losse bevestiging veroorzaakt door directe compressie van de bout. Het product wordt volledig in overeenstemming met de Duitse industriële normen geproduceerd, waarbij gebruik wordt gemaakt van nauwkeurige stempel- en afgeronde randen voor de vormgeving. Het plaatoppervlak is braamvrij en de dikte is uniform en vlak. Als aanvulling op hoogwaardige roestvrijstalen en koolstofstalen substraten vertoont het uitstekende drukweerstand, corrosieweerstand en taaiheidsprestaties, en kan het worden toegepast op de meeste conventionele bevestigingsscenario's in mechanische apparatuur, elektronische apparaten, bouwtechniek en dagelijkse industriële velden.

Productvoordelen

1. Uniforme drukverdelingsbescherming, waardoor compressieschade aan het werkstuk wordt voorkomen

De vlakke en geïntegreerde vlakke structuur kan de lokale druk van de boutvergrendeling aanzienlijk verspreiden, waardoor spanningsconcentratie op één punt wordt vermeden. Het kan dunne platen, kunststoffen, precisieverfoppervlakken en kwetsbare substraten effectief beschermen tegen instorten, indeuken of vervorming. Het is met name geschikt voor assemblagewerkzaamheden van dunne onderdelen en componenten met een nauwkeurig uiterlijk.

2. Hoge precisie maattolerantie, met extreem sterk aanpassingsvermogen

Het binnenste gat is nauwkeurig geponst en de afmetingen van de binnen- en buitendiameter zijn standaard. Het kan perfect worden gecombineerd met verschillende Duitse normen, Chinese standaardbouten, schroeven en moeren. De concentriciteit van de montage is hoog en er zullen geen problemen met excentriciteit, vastlopen of overmatige speling optreden. Het is geschikt voor de meeste universele bevestigingssystemen wereldwijd.

3. Spiegeloppervlak glad zonder bramen, zonder het precisie-contactoppervlak te beschadigen

Na het fijn polijsten en het afstompen van de afgeronde randen zijn de bovenste en onderste plaatoppervlakken glad en schoon, zonder scherpe randen, bramen of geoxideerde zwarte vlekken. Tijdens de montage zal het werkstukoppervlak, de coating en het nauwkeurige hechtoppervlak niet worden bekrast, waardoor wordt voldaan aan de stofvrije en naadloze montagevereisten van hoogwaardige apparatuur en precisie-instrumenten.

4. Stabiele structuur en drukweerstand, geen vervorming onder langdurige stress

Het wordt gevormd door het uit één stuk stempelen van hoogzuiver staal, met een uniforme dikte en dicht materiaal. Het drukdragende vermogen is stabiel. Bij langdurige statische vergrendeling en lichte dynamische belastingen is het niet vatbaar voor instorten, kromtrekken of plastische vervorming, en blijft het altijd vlak en passend, waardoor de stabiliteit van de bevestiging wordt gegarandeerd.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	DIN 125 platte sluitring, roestvrijstalen gewone platte pakking
Uitvoerende standaard	DIN 125, ISO-standaard, GB-standaard, aangepaste niet-standaard afmetingen
Beschikbaar materiaal	304, 316L roestvrij staal, koolstofstaal verzinkt, messing
Maatbereik	M1.6-M24 volledige standaard bijpassende maten, aangepaste dikte en buitendiameter
Structuurtype	Ultraplatte enkellaagse structuur, ronde platte vorm, gladde dubbele zijden
Verwerkingstechnologie	Precisiestansen, ontbramen van randen, vlak nivelleren, polijsten van oppervlakken
Bijpassende sluiting	Universele pasvorm voor standaard metrische bouten, machineschroeven en moeren
Oppervlaktebehandeling	Beitsen en passiveren / verzinkt / gepolijst, roest- en corrosiebestendig
Mechanische eigenschappen	Uniforme dikte, hoge vlakheid, sterke compressieweerstand, geen vervorming
Verpakkingsmethode	Vochtbestendige binnenzak + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

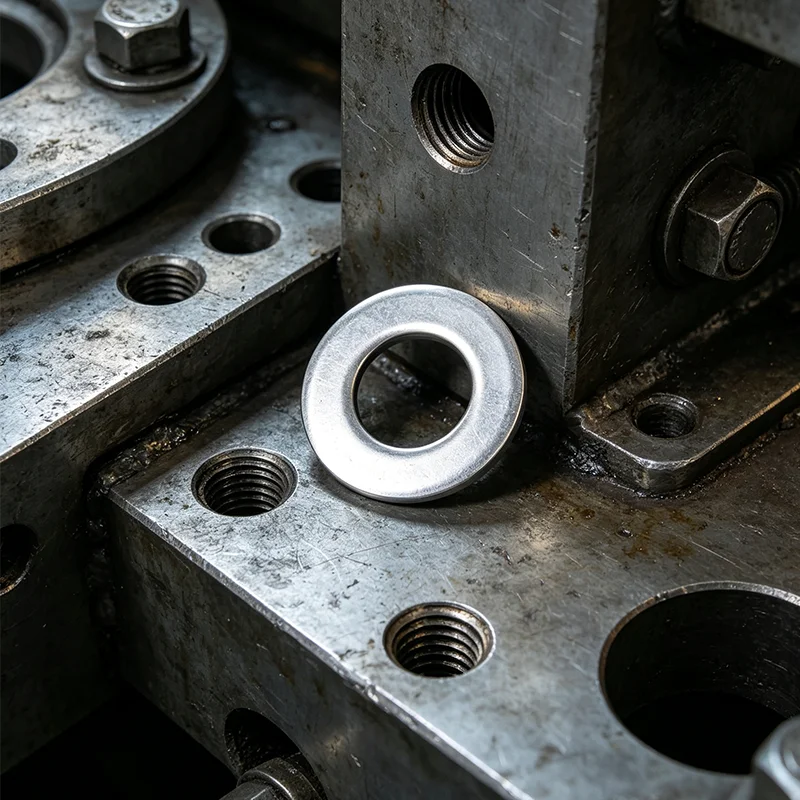

Stainless Steel Din 125 Flat Washer

Maat		Φ1,7	Φ1,8	Φ2.2	Φ2,5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10,5	Φ13	Φ15
M	Voor draadgrootte	M1.6	M1.7	M2	M2.3	M2,5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=nominale grootte	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	maximaal	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max=nominale maat	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominale maat	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	maximaal	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
per 1000 stuks ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Maat		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Voor draadgrootte	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=nominale grootte	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	maximaal	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max=nominale maat	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominale maat	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	maximaal	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
per 1000 stuks ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Maat		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Voor draadgrootte	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=nominale grootte	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	maximaal	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max=nominale maat	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominale maat	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	maximaal	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
per 1000 stuks ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Maat		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Voor draadgrootte	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=nominale grootte	98	104	109	114	119	124	129	134	139	144	149	155	165
d	maximaal	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max=nominale maat	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominale maat	12	14	14	14	14	16	16	16	16	18	18	18	18
	maximaal	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
per 1000 stuks ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Functionele sterke punten en industrieel gebruik op meerdere terreinen

1. De integrale platte structuur met hoge vlakheid verspreidt de lokale bevestigingsdruk gelijkmatig, waardoor dunne metalen platen, plastic onderdelen en houten werkstukken effectief worden voorkomen door extrusie-indrukking, scheuren en vervorming tijdens het vergrendelen van de bout.

2. Het dubbelzijdige braamvrije polijstproces beschermt precisiewerkstukoppervlakken tegen krassen en slijtage, waardoor het probleem van metaalwrijvingsschade wordt opgelost die wordt veroorzaakt door direct contact tussen de boutkop en het werkstuk.

3. De strikte standaardtolerantie voor de binnen- en buitendiameter zorgt voor een nauwkeurige afstemming met alle metrische standaardbevestigingsmiddelen, waardoor excentrische montage en losse montage worden vermeden, waardoor de stabiliteit van de montage en de uniformiteit van de bevestiging aanzienlijk worden verbeterd.

4. Uitstekende materiaaltaaiheid en drukweerstand, geen buiging of permanente vervorming bij standaard vergrendelingskoppel, behoud van langdurig stabiel hulpbevestigingseffect en verbetering van de duurzaamheid van de montage.

5. Meerdere opties voor materiaal- en oppervlaktebehandeling zijn geschikt voor montage binnenshuis, vochtige buitenomgeving en licht corrosieve werkomstandigheden, die veel worden gebruikt in machines, elektronica, meubels, elektrische apparaten en bouwtechnische gebieden.

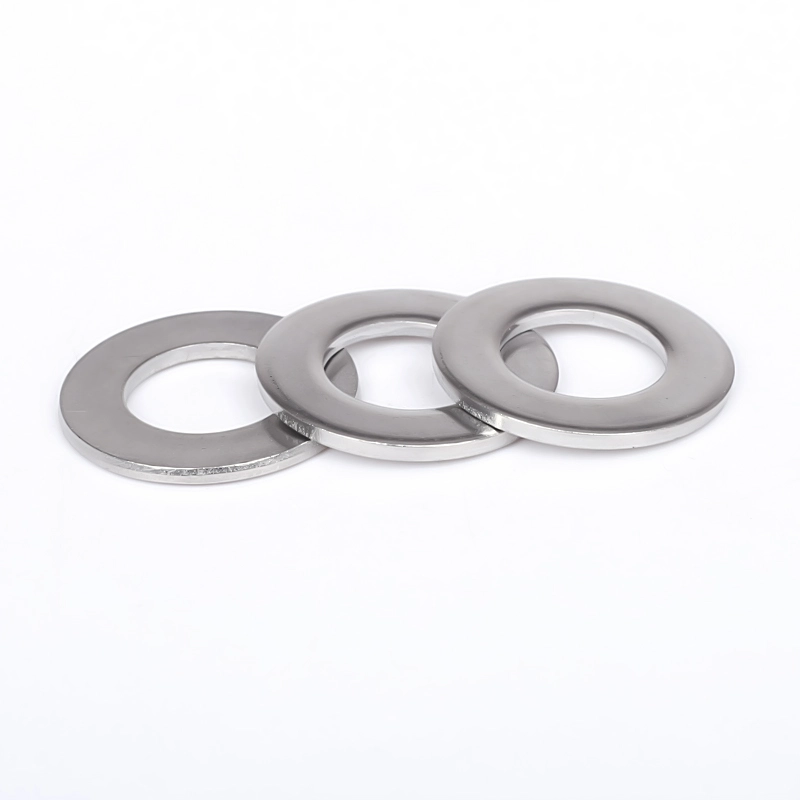

Stainless Steel Din 125 Flat Washer

Opmerkingen ter attentie

1. Onderscheid productfunctiepositionering: DIN 125 is een puur vlakke drukpakking zonder elastische anti-loslatingsstructuur. Het kan niet worden gebruikt als vervanging voor veerringen of anti-losmaakringen DIN 25201. Bij hoogfrequente trillingen en zware impactomstandigheden moet het worden gebruikt in combinatie met speciale anti-loslatingsaccessoires.

2. Zorg ervoor dat de specificatieafmetingen strikt overeenkomen: De overeenkomstige platte ring van de buitendiameter van de bout moet worden geselecteerd om compatibiliteit te garanderen. Als het binnengat te groot is, veroorzaakt dit excentrische kracht en onstabiele hechting. Als het binnenste gat te klein is, zal dit resulteren in het vastlopen van de montage en het onvermogen om stevig aan te drukken, wat de algehele nauwkeurigheid van de montage beïnvloedt.

3. Verbied het gebruik van gewelddadige overdruk: Hoewel de drukdragende prestaties uitstekend zijn, is het noodzakelijk om onmiddellijke gewelddadige vergrendeling over de limiet te vermijden om lokale spanningsoverbelasting van de pakking in dunne plaatomstandigheden te voorkomen, waardoor kromtrekken en vervorming ontstaat en het vlakke adhesie-effect wordt aangetast.

4. Houd het montageoppervlak schoon: vóór installatie moeten het stof, ijzervijlsel en onzuiverheden op de pakking en het werkstukoppervlak worden gereinigd om te voorkomen dat vreemde voorwerpen worden ingedrukt, waardoor het plaatoppervlak gaat kantelen en de kracht ongelijkmatig wordt verdeeld, en verborgen losraken door latere trillingen van de apparatuur wordt voorkomen.

5. Selecteer materialen op basis van de vereisten: Voor reguliere bevestiging binnenshuis kunnen koolstofstalen modellen worden geselecteerd om de kosten te beheersen; voor buiten-, vochtige, zure, alkalische en uiterst nauwkeurige apparatuurscenario's wordt aanbevolen om roestvrijstalen modellen te gebruiken om de anticorrosie- en weerbestendigheidsprestaties en de levensduur te verbeteren.

6. Stapel niet te veel pakkingen op elkaar voor het nivelleren: Het wordt niet aanbevolen om te vertrouwen op meerdere lagen pakkingen om de fout in de gatpositie of de afwijking van de opening te compenseren. Overmatig stapelen zal de structurele stabiliteit verminderen en gemakkelijk een losse positionering en krachtafwijking veroorzaken, wat de nauwkeurigheid van de assemblage van de apparatuur beïnvloedt.
