Roestvrij staal DIN 472 interne borgring / borgring voor gaten

Wanluo's hoogwaardige roestvrijstalen DIN 472 interne borgring / borgring voor gaten in China wordt strikt vervaardigd volgens de Duitse industriële DIN-normen en dient als professionele elastische bevestigingsmiddelen voor het positioneren van gaten.

Onderzoek verzenden

Product Description

Anders dan de externe borgringen van DIN 471 voor het vastklemmen van de buitenste as, heeft de roestvrijstalen DIN 472 interne borgring / borgring van de Wanluo-fabriek een naar binnen openende elastische structuur, speciaal ontworpen voor het klemmen en beperken van binnenste gatgroeven. Met betrouwbare elastische uitzettings- en klemprestaties is het ingebed in precisiegatgroeven om pennen, lagers, binnenassen en ingebouwde componenten te bevestigen, waardoor effectief wordt voorkomen dat interne onderdelen eruit vallen en axiale verplaatsing onder operationele trillingen en belastingimpact. Met zijn compacte structuur, hoge klemprecisie en eenvoudige montage is het een standaard kernbevestigingsmiddel voor ingebouwde mechanische montage en nauwkeurige limiet voor de gatpositie.

Productconstructieontwerp en industrieel fabricageproces

DIN 472 borgringen voor interne gaten maken gebruik van zeer zuiver verenstaal en hoogwaardige roestvrijstalen materialen, verwerkt door geïntegreerd precisiestempelen, algehele afschrik- en ontlaatwarmtebehandeling en fijne randafwerking. De unieke naar binnen openende structuur en symmetrische montagegaten passen perfect bij professionele borgveertangen voor snelle installatie en demontage. De buitenste cirkelradiaal en de klemdiameter zijn nauwkeurig gekalibreerd om volledig contact en een strakke pasvorm met standaard binnenste gatgroeven te bereiken, waardoor losse klemming, offset of eraf vallen wordt vermeden. De totale dikte van het ringlichaam is uniform met uitstekende elastische taaiheid en weerstand tegen vermoeidheid, waardoor stabiele klemprestaties behouden blijven na herhaalde uitzetting en langdurige cyclische werking zonder permanente vervorming of elastisch falen. Het braamvrije, gladde oppervlak beschermt de binnendiameter van de gatwand en de nauwkeurig gemonteerde onderdelen effectief tegen krassen en slijtage, en voldoet aan de zeer nauwkeurige mechanische assemblagenormen.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	DIN 472 Interne borgring, borgring voor gaten, interne borgring
Uitvoerende standaard	DIN 472, ISO-standaard, GB-standaard, aangepaste niet-standaardformaten
Beschikbaar materiaal	304, 316L roestvrij staal, hoogwaardig verenstaal, verzinkt koolstofstaal
Maatbereik	Gatdiameter φ8mm-φ100mm volledige standaardafmetingen, aangepaste speciale opening en dikte
Structuurtype	Interne, naar binnen openende elastische ring, dubbele montagegaten, klemtype met binnengatgroef
Verwerkingstechnologie	Precisiestansen, harden met warmtebehandeling, ontbramen van randen, elastische kalibratie
Toepasselijk voorwerp	Mechanische binnengaten, lagergaten, cilindergaten en nauwkeurig ingebouwde groefposities
Oppervlaktebehandeling	Beitsen & passiveren / Verzinkt / Zwart oxide, antiroest en anticorrosief
Mechanische eigenschappen	Stabiele elastische klemkracht, anti-vermoeidheid, anti-loslating, duurzame limietprestaties
Verpakkingsmethode	Vochtbestendige binnenzak + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

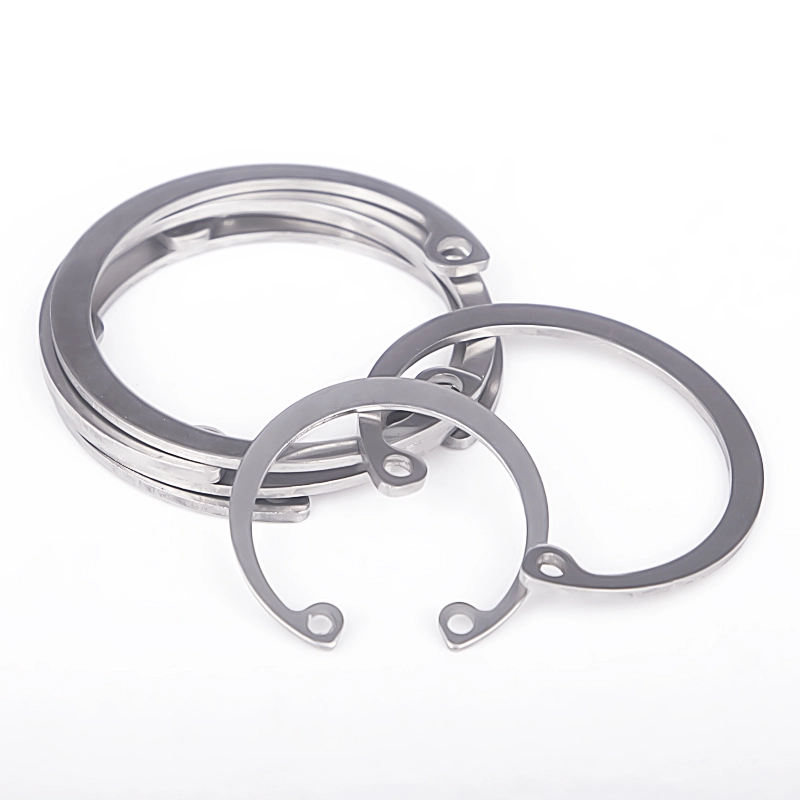

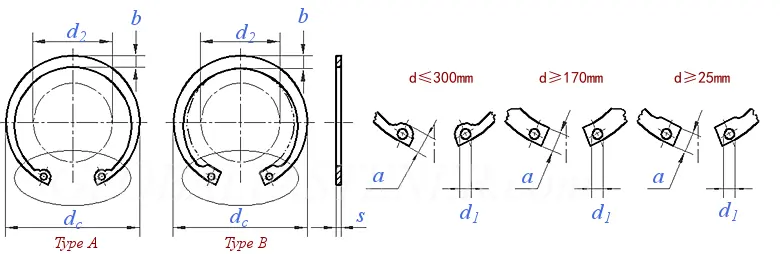

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nominale diameter d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maximaal	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominale maat	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maximaal	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maximaal	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
per 1000 stuks ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nominale diameter d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maximaal	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominale maat	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maximaal	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maximaal	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
per 1000 stuks ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nominale diameter d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maximaal	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominale maat	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maximaal	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maximaal	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
per 1000 stuks ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nominale diameter d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maximaal	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominale maat	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maximaal	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maximaal	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
per 1000 stuks ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Hoogtepunten van productsuperioriteit en toepassingsscenario's voor meerdere sectoren

1. De professionele klemstructuur van het binnengat past perfect bij de standaard gatgroefafmetingen, waardoor een uniforme elastische klemkracht aan de omtrek wordt geboden, waardoor de axiale beweging van ingebouwde lagers, assen en penonderdelen effectief wordt beperkt om losraken van interne componenten te voorkomen.

2. Een strikt integraal warmtebehandelingsproces verbetert de elastische stabiliteit en mechanische taaiheid, waardoor er geen elastische vermoeidheid, ontspanning of breuk ontstaat na langdurige trillingen en herhaalde montage, waardoor de nauwkeurige limietnauwkeurigheid op de lange termijn behouden blijft.

3. Het symmetrische ontwerp met dubbele gaten ondersteunt snelle expansie-installatie en demontage met speciale borgveertangen, waardoor de efficiëntie van de productie-assemblage en het latere onderhoudsgemak van de apparatuur aanzienlijk worden verbeterd, geschikt voor grootschalige industriële batchproductie.

4. Ultragladde, braamvrije afwerking beschermt de binnenwand van het gat en nauwkeurig passende onderdelen tegen slijtage en krassen, waardoor schade aan de montage en trillingen van de apparatuur worden vermeden, waardoor een stabiele werking van precisiemechanische structuren wordt gegarandeerd.

5. Gediversifieerde materiaal- en oppervlaktebehandelingsoplossingen passen zich aan meerdere werkscenario's aan, worden veel gebruikt in hydraulische pneumatische componenten, precisieonderdelen voor auto's, huishoudelijke apparaten, automatiseringsapparatuur en grensstructuren voor gatposities in de machinebouw.

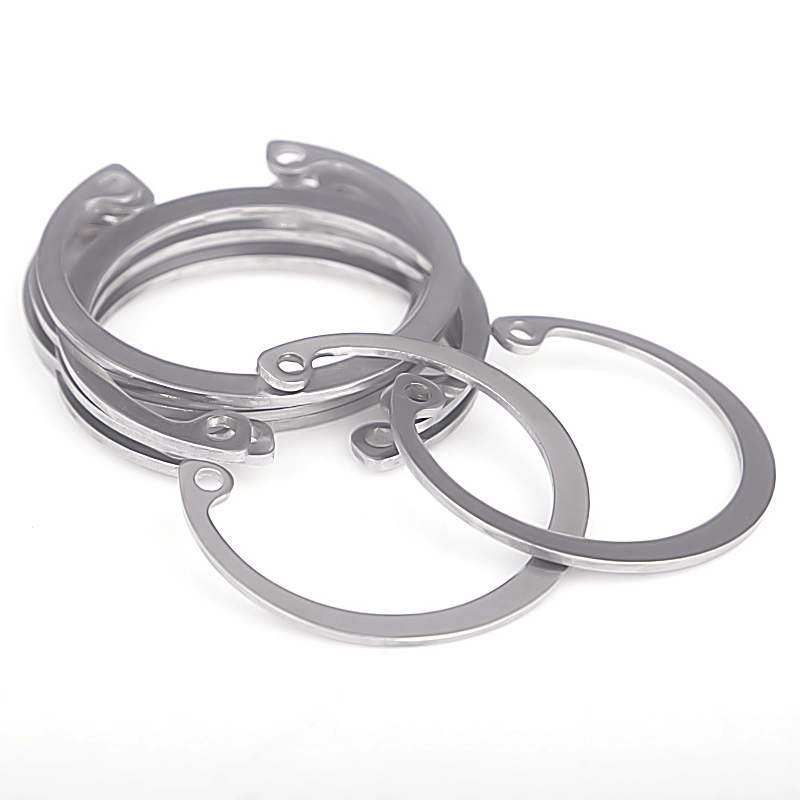

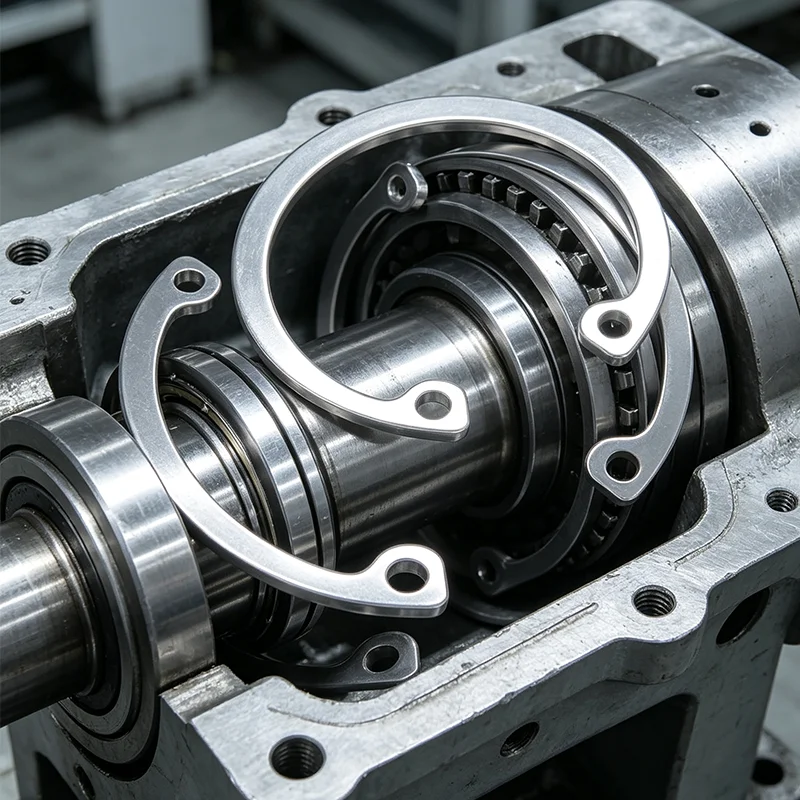

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Veelgestelde vragen

Vraag 1: Wat is het hoofddoel van de DIN 472 borgring?

A1: DIN 472 is een borgring voor interne gaten, geïnstalleerd in voorgeopende gaten en ingebed in gatgroeven. Het wordt gebruikt voor het bevestigen en beperken van ingebouwde lagers, assen en cilindrische onderdelen om axiaal vallen en verplaatsing van interne componenten te voorkomen.

Vraag 2: Belangrijkste verschillen tussen DIN 472 en DIN 471?

A2: DIN 471 is een buitenborgring voor asbuitenklemming met naar buiten openende; DIN 472 is een binnenborgring voor gatbinnenklemming met naar binnen openende opening. De twee hebben tegengestelde structurele spanningsrichtingen en zijn volledig niet uitwisselbaar, waardoor ze een complete set as- en gatbegrenzerbevestigingen vormen.

Vraag 3: Is de DIN 472 borgring gemakkelijk te vervormen tijdens de installatie?

A3: Nee. Onze producten zijn voorzien van een professionele hardingsbehandeling van verenstaal met een sterke taaiheid en stijfheid. Standaard gereedschapsuitbreidingsinstallatie zal geen permanente vervorming veroorzaken, en de borgring kan snel terugveren naar de standaardmaat voor strakke klemming.

Vraag 4: Welke scenario's zijn geschikt voor DIN 472?

A4: Het is breed toepasbaar op alle ingebouwde gatlimietscenario's, zoals hydraulische klepgaten, motorlagergaten, montagegaten voor apparatuur, cilinderonderdelen, gaten voor precisie-instrumenten en geautomatiseerde mechanische bevestigingsstructuren voor de binnenholte.

Vraag 5: Kunnen op maat gemaakte niet-standaard borgringen worden geleverd?

A5: Ja. We ondersteunen het aanpassen van speciale binnen- en buitendiameters, diktes, groefafmetingen en hoge anticorrosieve oppervlaktebehandeling om te voldoen aan persoonlijke limietvereisten van speciale mechanische gatposities.
