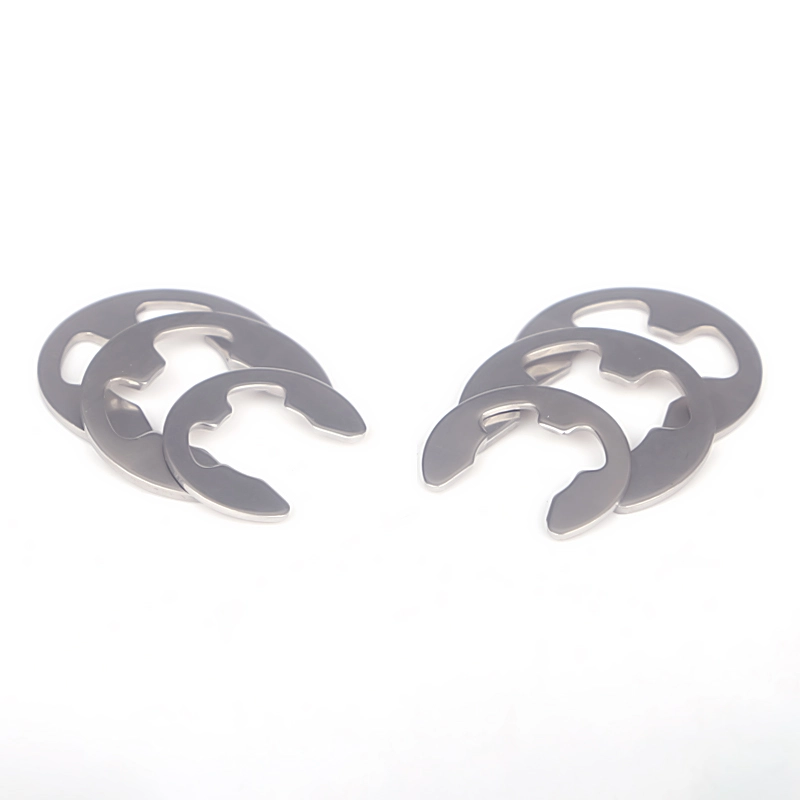

Roestvrij staal DIN 6799 E-type borgring / borgring

Wanluo's China roestvrijstalen DIN 6799 E-type borgring / borgring wordt vervaardigd in strikte overeenstemming met de Duitse DIN-industriële normen, behorend tot lichtgewicht open elastische asborgmiddelen. Anders dan de traditionele DIN471 asborgringen en DIN472 gatborgringen waarvoor nauwkeurige gereserveerde groeven nodig zijn voor installatie, beschikt DIN 6799 over een unieke E-vormige open integrale structuur, waardoor directe klemming op gladde optische assen en conventionele aslichamen mogelijk is zonder vaste groeven vooraf te bewerken.

Onderzoek verzenden

Product Description

Roestvrij staal DIN 6799 E-type borgring / borgring van Wanluo-leverancier biedt stabiele elastische klemkracht om de axiale verplaatsing van asbussen, lagers, penassen en beweegbare delen te beperken, waardoor de problemen van complexe groefverwerking en lastige montage van traditionele borgringen worden opgelost. Met ultracompacte structuur, snelle installatie zonder gereedschap en brede universele aanpasbaarheid, wordt het veel gebruikt in mechanische assemblage met lichte belasting, dagelijkse uitrusting en precisie miniatuurtransmissiestructuren.

Werkstukconfiguratie en volledige productiestroom

DIN 6799 E-type borgringen maken gebruik van zeer taai verenstaal en hoogwaardige roestvrijstalen grondstoffen, verwerkt door precisiestempelen uit één stuk, integrale warmtebehandeling, harding en ontbramen van de volledige rand. De standaard symmetrische E-vormige open structuur heeft een nauwkeurige elastische openingsradiaal en een uniforme klemspanning, waardoor een strakke en antislipklemming op standaard metrische assen wordt gegarandeerd. Het integrale ringlichaam heeft een consistente dikte en uitstekende elastische herstelprestaties, waardoor permanente vervorming, elastische vermoeidheid of losraken na herhaalde demontage en langdurig gebruik van lichte trillingen wordt vermeden. De volledig gepolijste braamvrije randen voorkomen krassen op asoppervlakken en bijpassende onderdelen tijdens installatie en gebruik, waardoor de integriteit van precisie-ascomponenten effectief wordt beschermd. Strikte dimensionale tolerantiecontrole zorgt voor een hoge universaliteit van standaardmaten, perfect passend bij conventionele asdiameters voor snelle montage en beperkte fixatie.

Productparameter

Parameteritem	Gedetailleerde specificatie
Productnaam	DIN 6799 E-type borgring, E-vormige asborgring, open elastische borgring
Uitvoerende standaard	DIN 6799, ISO-standaard, GB-standaard, aangepaste niet-standaardformaten
Beschikbaar materiaal	304, 316L roestvrij staal, hoogwaardig verenstaal, verzinkt koolstofstaal
Maatbereik	Schachtdiameter φ2mm-φ50mm volledige standaardmaten, aangepaste speciale dikte en openingselasticiteit
Structuurtype	E-vormige open integrale structuur, snelklemmen zonder gereedschap, directe montage op het asoppervlak
Verwerkingstechnologie	Precisie-integraalstansen, harden met warmtebehandeling, ontbramen van de volledige rand, elastische kalibratie
Toepasselijk voorwerp	Gladde optische assen, pin-assen, miniatuur transmissie-assen, lichtbelaste beweegbare asdelen
Oppervlaktebehandeling	Beitsen & passiveren / Verzinkt / Zwart oxide, antiroest en anticorrosief
Mechanische eigenschappen	Stabiele elastische klemkracht, antivermoeidheid, geen vervorming, lichtgewicht limietbescherming
Verpakkingsmethode	Vochtbestendige binnenzak + omdoos, palletverpakking voor bulkbestellingen
Bevoorradingsdienst	Spotbulklevering, niet-standaard maatwerk, one-stop-inkoop voor gemengde bevestigingsmiddelen

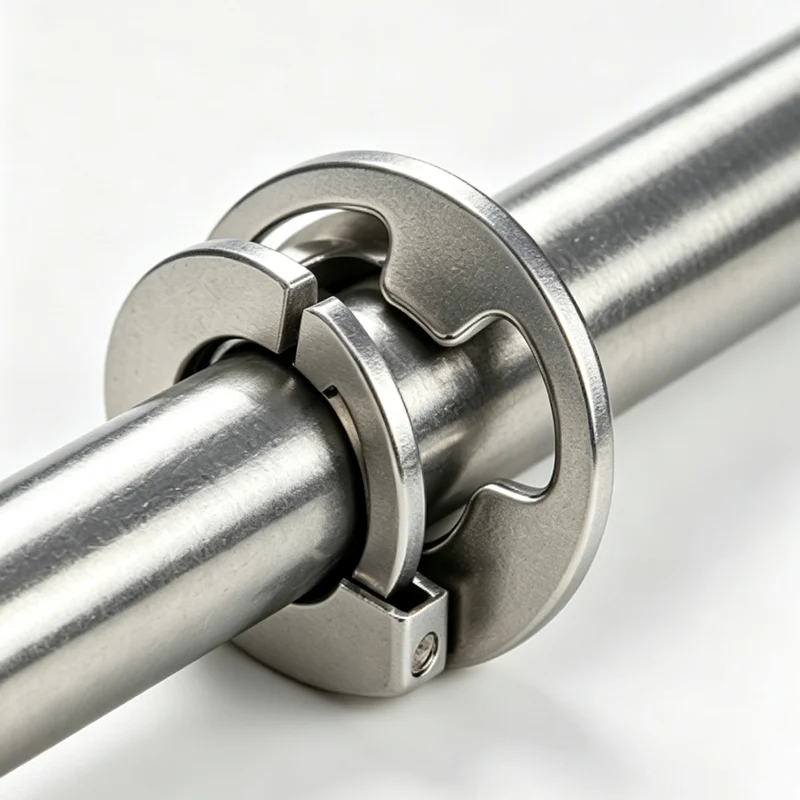

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominale diameter d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominale maat	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	maximaal	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominale maat	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	maximaal	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	maximaal	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
per 1000 stuks ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominale diameter d		7	8	9	10	12	15	19	24	30
h	Nominale maat	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	maximaal	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominale maat	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	maximaal	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	maximaal	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
per 1000 stuks ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Concurrerende producteigenschappen en wereldwijde werksituaties op locatie

1. Er is geen groef vereist voor installatie, waardoor de beperking van traditionele borgveren wordt doorbroken. Het kan direct op gladde asoppervlakken worden geklemd, waardoor er geen asgroefbewerking meer nodig is, waardoor de verwerkingskosten van het werkstuk aanzienlijk worden verlaagd en de montage-efficiëntie wordt verbeterd.

2. De unieke open elastische structuur van het E-type zorgt voor een uniforme en stabiele omtreksklemkracht, waardoor het axiaal glijden en vallen van lichtbelaste asdelen effectief wordt beperkt, met een betrouwbaar anti-loslatings- en beperkend effect onder conventionele trillingsomstandigheden.

3. Snelle montage en demontage zonder gereedschap, eenvoudige bediening en hoog rendement, perfect geschikt voor batchproductielijnen en scenario's voor dagelijks onderhoud van apparatuur, waardoor het probleem van gecompliceerde installatie van conventionele borgringen wordt opgelost.

4. Na een integrale warmtebehandeling heeft het ringlichaam een uitstekende elastische taaiheid en antivermoeidheidsprestaties, waardoor de stabiele klemelasticiteit behouden blijft na herhaalde demontage en langdurig gebruik zonder ontspanning of falen.

5. Compact en lichtgewicht met gediversifieerde materiaalopties, breed toepasbaar op lichte machines, elektronische apparatuur, huishoudelijke apparaten, speelgoedaccessoires, miniatuurautomatiseringsonderdelen en andere scenario's voor het beperken van schachten met lichte belasting.

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen borgringen DIN 6799 en DIN 471?

A1: DIN 471 is een gesloten elastische borgring die met een professionele tang in een gereserveerde asgroef moet worden geïnstalleerd; DIN 6799 is een open borgring van het E-type, die direct op een gladde as kan worden geklemd zonder groefsteken, met een snellere installatie en een eenvoudiger structuur, geschikt voor scenario's met beperkte belasting.

Vraag 2: Vereist DIN 6799 gereserveerde groeven op de as?

A2: Er is geen groef nodig. Dankzij zijn eigen elastische klemkracht kan hij stabiel op het gladde asoppervlak worden bevestigd, wat het grootste voordeel is ten opzichte van traditionele standaard borgringen en het bewerkingsproces aanzienlijk vereenvoudigt.

Vraag 3: Is de klemkracht van de E-type borgring voldoende?

A3: Onze DIN 6799 borgringen hanteren een strikte elastische kalibratiebehandeling. De standaard klemkracht voldoet volledig aan de beperkende eisen van scenario's met lichte en middelmatige belasting. Het wordt niet aanbevolen voor het verbinden van sleutelapparatuur met zware belasting en sterke trillingen.

Vraag 4: Wat zijn de belangrijkste toepassingsscenario's van DIN 6799?

A4: Het wordt veel gebruikt voor het beperken en bevestigen van miniatuurschachten, pinschachten, rollen en beweegbare delen in lichte industriële machines, elektronische producten, elektrische apparatuur, automatiseringsaccessoires, dagelijkse hardware en speelgoedmachines.

Vraag 5: Kunt u speciale elastische E-type circlips aanpassen?

A5: Ja. We ondersteunen het aanpassen van verdikte, versterkte modellen, speciale openingselasticiteit, niet-standaard buitendiameter en anticorrosieve oppervlaktebehandeling om te voldoen aan gepersonaliseerde montagevereisten voor lichte belasting.
